| MOQ: | 1 |
| 가격: | USD8000-USD1200/SET |
| 표준 포장: | 일반 필름과 상자와 함께 |
| 배송 기간: | 입금 후 15 일 |
| 결제수단: | 티/티 |
| 공급능력: | 30세트/월 |
여러분, 이 프로젝트를 4개의 하위 프로젝트로 나누어 계속 진행하겠습니다. 여기 두 번째 하위 프로젝트 현재입니다.
프로젝트완전 자동 에어컨 부품 침지 전처리 및 분체 도장 생산 라인
문서 참조:CTI-EXP-2026-ACPC
날짜:2026년 8월 28일
글로벌 고객에게 알림:본 제안서는 에어컨 금속 외장 및 부품용 자동/반자동 산업용 분체 도장 설비를 위한 완전한 기술 사양, 공정 워크플로우, 시스템 아키텍처, 안전 지침 및 표준 공급 범위를 상세히 설명합니다.
프로젝트 2
에어컨 외장용으로 이 특정 배치형 분체 도장 라인을 설계할 때, 저희의 주요 고민거리는 200°C 경화 온도에 도달하는 것뿐만 아니라 4단계 실란 탱크와 습기 건조 오븐 사이의 물 끌림을 어떻게 막을 것인가였습니다. 무거운 강철 프레임(이중 행거 포함 최대 300kg)의 급격한 녹 발생 문제를 겪어보셨다면,
표준 카탈로그 사양이 충분하지 않다는 것을 아실 것입니다. 저희는 작업자가 3.8미터 패널을 옮기느라 허리를 다치지 않도록 오버헤드 모노레일 루프와 지상 운송 카트를 결합했습니다.
아래는 저희가 제작하여 표준 40HQ 컨테이너로 배송하는 설정에 대한 정확한 엔지니어링 분석입니다. 군더더기 없이 실제 기술 매개변수와 실제 제작 사양만 담았습니다.
우수한 도료 접착력과 장기적인 부식 방지 성능을 보장하기 위해 완전한 표면 오일 제거, 에칭 및 실란 패시베이션을 위해 설계되었습니다.
|
매개변수 |
사양
|
|
처리 용량 / 속도 |
설계 공정 속도: 행거당 10분 (배치 속도) |
|
전체 치수 (시스템) |
길이 8.5m × 너비 4.6m × 높이 3.5m |
|
단일 탱크 치수 |
길이 4.5m × 너비 2.0m × 높이 3.5m (개별 탱크 4개) |
|
내부 플레이트 재질 |
3.0mm SUS304 / SUS201 스테인리스 스틸 플레이트 심리스 용접 |
|
외부 구조 프레임 |
100mm × 100mm × 3.0mm 사각 강관 헤비듀티 구조 |
|
탱크 구성 |
탱크 1: 탈지 | 탱크 2: 헹굼 1 | 탱크 3: 실란 패시베이션 | 탱크 4: 헹굼 2 |

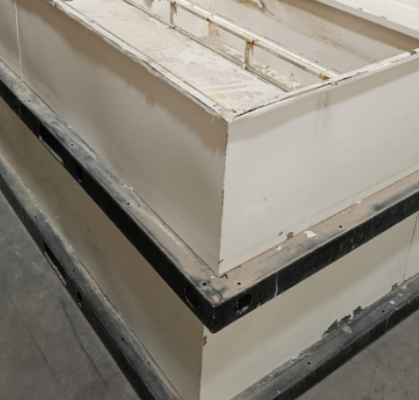

헹굼 후 작업물에 남아있는 습기를 신속하게 제거하여 급격한 녹 발생 없이 분체 도장 접착을 위한 금속 표면을 준비합니다.
|
매개변수 |
사양
|
|
오븐 내부/외부 치수 |
길이 4.5m × 너비 3.09m × 높이 3.8m (외부 전체) |
|
구조 건설 |
모듈식 샌드위치 패널 브리지형 단열 구조. 내부 플레이트: 0.7mm 아연 도금 강판; 외부 플레이트: 0.6mm 컬러 코팅 강판 (흰색) |
|
열 단열 |
120mm 고밀도 암면 (밀도: 100-110 kg/m³), 이음새 부분은 규산 알루미늄 울 충진. 표면 온도 ≤ 주변 온도 + 10°C |
|
가열원 및 용량 |
전기 발열체 (핀형 SS 가열 튜브, 2kW × 42개 = 총 84kW) |
|
공기 재순환 시스템 |
상부 흡입 및 하부 공급 강제 온풍 순환 (5.5kW 고온 원심 팬, 16Mn 임펠러, C형 구동) |
|
건조 열 매개변수 |
작동 온도: 120°C ~ 160°C | 가열 시간: 25°C에서 목표 온도까지 ≤ 40분 | 에너지 소비량: 약 84kWh |
열경화성 분체 도료를 녹여 흐르게 하고 가교시켜 균일한 보호층을 형성하도록 설계된 고온 베이킹 퍼니스입니다.
|
매개변수 |
사양
|
|
오븐 전체 치수 |
길이 4.5m × 너비 3.09m × 높이 4.1m |
|
구조 패널 사양 |
조립식 모듈 패널; 내부 0.7mm 아연 도금 / 외부 0.6mm 컬러 코팅 / 120mm 암면 보드 (100 kg/m³) |
|
문 및 가장자리 마감 |
이중 개방형 문 (2개 날개) P형 고온 실리콘 고무 밀봉 스트립 포함; 1.2mm 냉간 압연 강판 하늘색 외부 코너 랩핑 |
|
가열원 및 용량 |
전기 발열체 (핀형 가열 튜브, 2kW × 54개 = 총 108kW) 하부 측면에 장착 |
|
재순환 팬 유닛 |
5.5kW 고온 원심 팬 (P=5.5kW, 4-72-5A 모델, 16Mn 내열 임펠러) |
|
경화 열 매개변수 |
작동 온도: 180°C ~ 200°C | 경화 시간: 15-20분 | 가열 시간: 25°C에서 200°C까지 ≤ 40분 | 에너지 소비량: 약 108kWh |
오늘은 여기까지입니다. 내일 8월 29일에 계속하겠습니다.
