| MOQ: | 1 |
| 가격: | USD8000-USD1200/SET |
| 표준 포장: | 일반 필름과 상자와 함께 |
| 배송 기간: | 입금 후 15 일 |
| 결제수단: | 티/티 |
| 공급능력: | 30세트/월 |
여러분, 이 프로젝트를 4개의 하위 프로젝트로 나누겠습니다.
프로젝트완전 자동 에어컨 부품 침지 전처리 및 분체 도장 생산 라인
문서 참조:CTI-EXP-2026-ACPC
날짜:2026년 8월 27일
글로벌 고객 공지:본 제안서는 에어컨 금속 외장 및 부품용 자동/반자동 산업용 분체 도장 플랜트에 대한 완전한 기술 사양, 공정 워크플로우, 시스템 아키텍처, 안전 지침 및 표준 공급 범위를 상세히 설명합니다.
프로젝트 1
에어컨 외장용으로 이 특정 배치형 분체 도장 라인을 설계할 때, 저희의 주요 고민은 200°C의 경화 온도에 도달하는 것뿐만 아니라 4단계 실란 탱크와 습기 건조 오븐 사이의 물 끌림을 어떻게 막을 것인가였습니다. 무거운 강철 프레임(듀얼 행거 포함 최대 300kg)의 급격한 녹 발생 문제를 겪어보셨다면,
표준 카탈로그 사양이 충분하지 않다는 것을 아실 것입니다. 저희는 오버헤드 모노레일 루프와 지상 운반 카트를 결합하여 작업자가 3.8미터 패널을 옮기느라 허리를 굽히지 않도록 했습니다.
아래는 저희가 제작하고 표준 40HQ 컨테이너로 배송하는 장비의 정확한 엔지니어링 분석입니다. 군더더기 없이 실제 기술 매개변수와 실제 제작 사양만 담았습니다.
|
매개변수 |
사양
|
|
작업물 재질 |
녹슬지 않는 판금, 강철 프레임, 에어컨 외장 |
|
도장 방법 |
수동 정전 분체 스프레이 (스마트 디지털 건) |
|
최대 통합 작업물 치수 |
L3800mm × W450mm × H2600mm (고객 확인) |
|
최대 적재 중량 |
≤ 300kg (행거, 이중 지지점 포함) |
|
설계 생산 주기율 |
배치당/퍼니스 적재당 30분 |
|
컨베이어 운송 방식 |
모노레일 오버헤드 서스펜션 라인 + 지상 레일 카트 이송 시스템 |
|
전체 플랜트 레이아웃 면적 |
마스터 레이아웃 도면 참조 (전처리 구역 약 L8.5m × W4.6m × H3.5m) |
|
플랜트 장비 범위 |

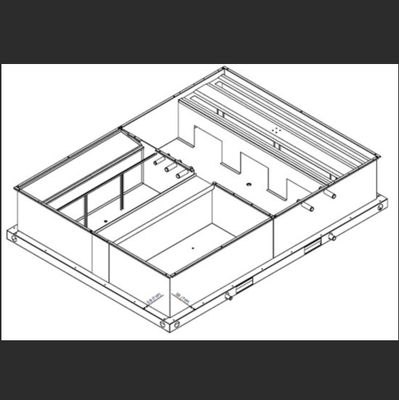

4단계 침지 전처리 시스템 (1세트), 수분 건조 오븐 (1세트), 분체 경화 오븐 (1세트), 스프레이 부스 및 2차 회수 시스템 (1세트), 컨베이어 라인 (1세트), 통합 전기 제어 (2세트) |
|
매개변수 |
사양
|
|
전력망 공급 |
380V / 220V, 3상 5선식 / 1상, 50Hz (전압 변동 범위: ±10%) |
|
총 설치 전력 용량 |
218kW (가열 시스템: 192kW, 스프레이 시스템: 15kW, 순환 팬: 11kW) |
|
압축 공기 공급 압력 |
≥ 0.7 MPa |
|
압축 공기 품질 기준 |
최대 허용 수분 함량< 1.3 g/m³, 최대 허용 오일 함량< 0.1 mg/m³ |
|
압축 공기 소비율 |
최대 유량: 6.0 m³/min | 연속 작동 유량: 2.0 m³/min |
|
산업용수 공급 압력 |
0.15 MPa ~ 0.30 MPa |
|
용수 소비율 |
약 0.1톤/시간 (압력 ≥ 0.25 MPa) |
●GB7691-2003:도장 안전 규정 - 안전 관리 일반 규칙
●GB6514-1995:도장 안전 규정 - 공정 안전 및 환기/정화
●GB7692-1999:도장 안전 규정 - 전처리 공정 안전 및 환기
●GB12942-2006:도장 안전 규정 - 밀폐 공간 안전 기술 요구 사항
●GB935-89:고온 작업 환경에서의 열 복사 연속 노출 시간 제한
●GBZ1-2002 & GBZ2-2002:산업 시설 위생 표준 및 직업 노출 한계
●GB4064-83 & GB50254-1996:저전압 기기 일반 전기 안전 지침 및 설치 공학 규정
●GB14443-1993:도장 안전 규정 - 도장 건조 오븐 안전 기술 규정
|
단계 |
공정 단계 |
방법 / 매체 |
화학 물질 / 매체 |
체류 시간 |
작동 온도
|
|
01 |
적재 (상향) |
오버헤드 크레인 / 호이스트 |
해당 없음 |
배치에 따라 다름 |
상온 |
|
02 |
탈지 전 및 탈지 |
화학 침지 탱크 |
탈지제 |
3분 |
상온 |
|
03 |
물 헹굼 (1단계) |
침지 세척 |
산업용 수돗물 |
1분 |
상온 |
|
04 |
실란 / 인산염 전처리 |
화학 침지 탱크 |
실란제 |
3분 |
상온 |
|
05 |
물 헹굼 (2단계) |
침지 세척 |
산업용 수돗물 |
1분 |
상온 |
|
06 |
수분 건조 오븐 |
열풍 순환 |
전기 난방 (84kW) |
10 - 20분 |
120°C ~ 160°C |
|
07 |
냉각 단계 |
자연 공기 냉각 |
상온 공기 |
10분 |
상온 |
|
08 |
분체 도장 |
수동 정전 건 |
열경화성 분체 |
배치에 따라 다름 |
상온 |
|
09 |
분체 경화 오븐 |
열풍 순환 |
전기 난방 (108kW) |
15 - 20분 |
180°C ~ 200°C |
|
10 |
최종 제품 냉각 |
자연 공기 냉각 |
상온 공기 |
40분 |
상온 |
|
11 |
하역 (하향) |
수동 작업 |
해당 없음 |
배치에 따라 다름 |
상온 |
오늘 내용은 여기까지입니다. 내일 8월 28일에 계속하겠습니다.
