| MOQ: | 1 |
| 가격: | USD6000-USD12000/SET |
| 표준 포장: | 일반 필름과 상자와 함께 |
| 배송 기간: | 입금 후 15 일 |
| 결제수단: | 티/티 |
| 공급능력: | 30세트/월 |
공간이 제한된 공장을 위해 설계되었습니다(폭 5.60m 및 6.20m 옵션). CoatTech는 12~15일의 현장 설치 및 시운전 지원과 함께 CNAS 인증 60분 내화 암면 패널 시스템을 제공합니다.
고객은 이를 맞춤형 산업용 코팅 시스템, 60분 내화 등급 패널, 암면 샌드위치 패널, 소형 스프레이 부스 레이아웃, 현장 시운전 서비스라고도 부릅니다.
새로운 코팅 라인을 통합하거나 산업용 스프레이실을 분할할 때 제조업체는 종종 두 가지 중요한 장애물에 직면합니다.
좁은 공장 설치 공간그리고엄격한 현지 화재 안전 규정.
CoatTech의 맞춤형 모듈식 암면 파티션 시스템은 두 가지 문제를 동시에 해결하도록 특별히 설계되었습니다. 밀리미터 단위의 정확한 공간 레이아웃과 인증된 60분 내화성을 결합하여 장비가 완벽하게 맞고 현지 안전 감사를 원활하게 통과하며 안정적으로 작동하도록 보장합니다.
1.60분 내화 등급:GB/T 9978 표준(CNAS/CMA/ILAC-MRA 인정)에 따라 공식 테스트 및 인증을 받았습니다.
2. 맞춤형 공간 레이아웃:다음과 같은 사이트 폭을 위해 특별히 설계된 사전 엔지니어링 옵션5.60m(옵션 1)또는6.20m(옵션 2).
3.고밀도 절연:100kg/m3 불연성 암면 코어로 채워진 50mm 양면 컬러 강철 패널로 제작되었습니다.
4. 턴키 현장 배포:숙련된 현장 엔지니어 1명이 귀하의 시설에 파견되어12~15일구조적 조립, 통합 및 시운전.
공간이 엄격하게 제한되면 표준 장비 레이아웃이 실패하는 경우가 많습니다.

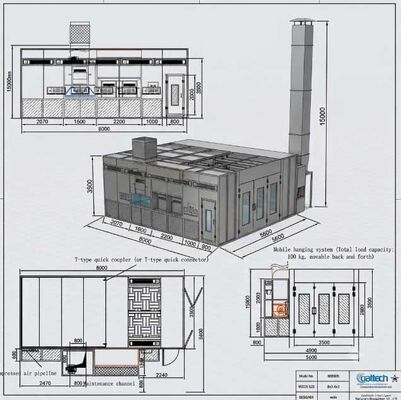

CoatTech는 정확한 플랜트 경계 제약 조건을 기반으로 두 가지 최적화된 구조 구성을 제공합니다.
1. 초점:좁은 작업 복도에서 공간 효율성을 극대화합니다.
2. 디자인:내부 작업 공간이나 안전 여유 공간을 손상시키지 않으면서 패널 벽과 덕트를 통합하는 초소형 설치 공간입니다.
| 품목/시스템 매개변수 | 자세한 기술 사양 및 구성 요구 사항 | 비고 / 규정 준수 |
| 1.0 주요 치수 및 사이트 적응 | ||
| 내부 작업 크기 | 8000 × 3400 × 3000mm(L × W × H) | 공작물 챔버 |
| 외부 전체 크기 | 8110 × 5600 × 3500mm(L × W × H)(800mm 유지보수 통로 포함) | 5.6m 부지 경계에 적합 |
| 기초 및 바닥 | 기존 격납고 바닥과 완전히 같은 높이입니다. 엄격하게 구덩이가 없고 경사로가 필요하지 않습니다. | 100% 플러시 바닥 |
| 유지보수 통로 | 팬 및 덕트 서비스를 위한 800mm 전용 유지보수 통로가 포함되어 있습니다. | 통합 레이아웃 |
| 2.0 캐빈 구조 및 방화 패널 | ||
| 벽면 패널 | 50mm 고강도 암면 샌드위치 패널; 유효 폭 1150mm; 양면 0.6mm 흰색 강판; 코어 밀도: 120kg/m³; 화재 등급: 클래스 A1. | 클래스 A1 화재 등급 |
| 지붕 패널 | 50mm 고강도 암면 샌드위치 패널; 유효 폭 1150mm; 양면 0.6mm 흰색 강판; 코어 밀도: 120kg/m³; 화재 등급: 클래스 A1. | 클래스 A1 화재 등급 |
| 주 출입문 | 3000×2800mm(W×H); 사각형 튜브 프레임, PU 단열 코어, 강화 유리 관찰 창, 견고한 경첩을 갖춘 4중 접이식 판금 굽은 도어. | 쉽고 부드러운 작동 |
| 인사 문 | 전면 왼쪽에 장치 1개 위치, 크기: 800 × 2000mm(W × H); 자동 압력 완화 안전 잠금 장치 및 강화 유리창이 장착되어 있습니다. | 비상구 |
| 3.0 환기 및 공기 흐름 시스템 | ||
| 공기 흐름 용량 | 총 공기 흐름 30,000m³/h(공급 및 배기 균형). | 고용량 |
| 측면 배기 플레넘 | 측벽에 장착된 배기 플레넘(높이: 1000mm)은 50x50mm 정사각형 튜브로 제작되었으며 암면 패널과 내부 유리 섬유 필터로 덮여 있습니다. | 측면 하향식 디자인 |
| 흡기 팬 캐비닛 | YDW-5.0A 외부 로터 이중 흡입 원심 팬 2개; 모터 출력: 장치당 5.5kW (총 11kW); Belimo 전기 조절식 에어 댐퍼가 장착되어 있습니다. |
30,000m³/h 용량 |
| 풍속 계산 | 공기 속도 = 총 공기 흐름 / 3600 / 단면적 = 30000 / 3600 / (8.0 × 3.4) = 0.306 m/s (무부하 공기 속도: 0.35 m/s). | 준수하는 공기 흐름 속도 |
| 배기 팬 캐비닛 | TAE-560H 이중 흡입 원심 팬 1개(벨트 구동); 모터 출력: 11kW; 총 공기 흐름: 30,000m³/h; 정압 ≥ 700 Pa; 수동/전기 댐퍼. | 높은 정압 |
| 4.0 여과 및 환경 보호 | ||
| 1단계 프리필터 | 흡기 사전 필터 면, EN 779 클래스 G3 등급. | 먼지 사전 여과 |
| 2단계 천장필터 | Full-Depth 3D 끈적이는 초고효율 필터, EN 779 Class F5 등급. | 미세입자 포집 |
| 3단계 페인트 피뢰기 | 유리섬유 페인트 방지 매트: 측면 배기 플레넘의 1층, 배기 캐비닛 바닥의 2층(녹색 흡입구, 흰색 배출구, EN 779 Class G3). | 오버스프레이 여과 |
| 4단계 VOC 흡착 | 유기용제(벤젠, 자일렌, VOC) 흡착을 위한 입상 활성탄 필터 시스템입니다. | 환경 준수 |
| 5.0 조명 및 전기 제어 | ||
| 천장 조명 | 2줄: 10개 그룹 × 4개 튜브 = 40개 22W T8 LED 튜브. | IP65 방폭 |
| 측면 조명 | 2줄: 10개 그룹 × 2개 튜브 = 20개 8W T8 LED 튜브. | IP65 방폭 |
| 조도 수준 | 전용 방폭형 라이트 박스를 갖춘 조도 ≥ 1000 LUX. | 높은 가시성 |
| 제어 캐비닛 | 표준 릴레이 및 푸시 버튼 제어 캐비닛; 기능: 분사 제어, 조명, 오류 경보, 주 전원, 비상 정지, 차압 게이지. | 방폭 배선 |
| 6.0 덕트, 압축 공기 및 보조 장치 | ||
| 배기 덕트 | 800 × 800 × 1000mm 배기 덕트 섹션 12개, 1 × 90° 엘보우, 1 × 45° 엘보우. | 15m 굴뚝 사양 포함 |
| 압축 공기 라인 | DN15 스테인레스 스틸 압축 공기 파이프라인; 왼쪽과 오른쪽 모두에 T형 퀵 커플러; AIRTAC FRL 3개 세트(유수분리기+레귤레이터)가 프론트엔드에 장착되어 있습니다. | AIRTAC FRL 포함 |
| 총 전력 | 24kW(팬 22kW + 조명 ~2kW). | 380V/50Hz/3상 |
| 문서화 및 서비스 | 사용 설명서, 배선도, 적합성 인증서, 포장 목록 포함 | 전체 지원 패키지 |
1. 초점:작업자의 인체공학적 측면과 유지보수 접근성이 향상되었습니다.
2. 디자인:추가 측면 여유 공간을 활용하여 더 넓은 통로를 제공하고 일상적인 유지 관리, 필터 교체 및 자재 취급을 단순화합니다.
| 품목/시스템 매개변수 | 자세한 기술 사양 및 구성 요구 사항 | 비고 / 규정 준수 |
| 1.0 주요 치수 및 사이트 적응 | ||
| 내부 작업 크기 | 8000 × 4000 × 3000mm(L × W × H) | 내부 폭 극대화 |
| 외부 전체 크기 | 8110 × 6200 × 3500mm(L × W × H)(800mm 유지보수 통로 포함) | 사이트 폭 5.6m 초과 |
| 기초 및 바닥 | 기존 격납고 바닥과 완전히 같은 높이입니다. 엄격하게 구덩이가 없고 경사로가 필요하지 않습니다. | 100% 플러시 바닥 |
| 유지보수 통로 | 팬 및 덕트 서비스를 위한 800mm 전용 유지보수 통로가 포함되어 있습니다. | 외부 레이아웃 |
| 2.0 캐빈 구조 및 방화 패널 | ||
| 벽면 패널 | 50mm 고강도 암면 샌드위치 패널; 유효 폭 1150mm; 양면 0.6mm 흰색 강판; 코어 밀도: 120kg/m³; 화재 등급: 클래스 A1. | 클래스 A1 화재 등급 |
| 지붕 패널 | 50mm 고강도 암면 샌드위치 패널; 유효 폭 1150mm; 양면 0.6mm 흰색 강판; 코어 밀도: 120kg/m³; 화재 등급: 클래스 A1. | 클래스 A1 화재 등급 |
| 주 출입문 | 3000×2900mm(W×H); 사각형 튜브 프레임, PU 단열 코어, 강화 유리 관찰 창, 견고한 경첩을 갖춘 4중 접이식 판금 굽은 도어. | 더 높은 클리어런스 도어 |
| 인사 문 | 전면 왼쪽에 장치 1개 위치, 크기: 800 × 2000mm(W × H); 자동 압력 완화 안전 잠금 장치 및 강화 유리창이 장착되어 있습니다. | 비상구 |
| 3.0 환기 및 공기 흐름 시스템 | ||
| 공기 흐름 용량 | 총 공기 흐름 30,000m³/h(공급 및 배기 균형). | 고용량 |
| 측면 배기 플레넘 | 측벽에 장착된 배기 플레넘(높이: 1000mm)은 50x50mm 정사각형 튜브로 제작되었으며 암면 패널과 내부 유리 섬유 필터로 덮여 있습니다. | 측면 하향식 디자인 |
| 흡기 팬 캐비닛 | YDW-5.0A 외부 로터 이중 흡입 원심 팬 2개; 모터 출력: 장치당 5.5kW (총 11kW); Belimo 전기 조절식 에어 댐퍼가 장착되어 있습니다. |
30,000m³/h 용량 |
| 풍속 계산 | 공기 속도 = 총 공기 흐름 / 3600 / 단면적 = 30000 / 3600 / (8.0 × 4.0) = 0.260 m/s (공칭 속도 계산: 0.347 m/s). | 준수하는 공기 흐름 속도 |
| 배기 팬 캐비닛 | TAE-560H 이중 흡입 원심 팬 1개(벨트 구동); 모터 출력: 11kW; 총 공기 흐름: 30,000m³/h; 정압 ≥ 700 Pa; 수동/전기 댐퍼. | 높은 정압 |
| 4.0 여과 및 환경 보호 | ||
| 1단계 프리필터 | 흡기 사전 필터 면, EN 779 클래스 G3 등급. | 먼지 사전 여과 |
| 2단계 천장필터 | Full-Depth 3D 끈적이는 초고효율 필터, EN 779 Class F5 등급. | 미세입자 포집 |
| 3단계 페인트 피뢰기 | 유리섬유 페인트 방지 매트: 측면 배기 플레넘의 1층, 배기 캐비닛 바닥의 2층(녹색 흡입구, 흰색 배출구, EN 779 Class G3). | 오버스프레이 여과 |
| 4단계 VOC 흡착 | 유기용제(벤젠, 자일렌, VOC) 흡착을 위한 입상 활성탄 필터 시스템입니다. | 환경 준수 |
| 5.0 조명 및 전기 제어 | ||
| 천장 조명 | 2줄: 10개 그룹 × 4개 튜브 = 40개 22W T8 LED 튜브. | IP65 방폭 |
| 측면 조명 | 2줄: 10개 그룹 × 4개 튜브 = 40개 8W T8 LED 튜브. | IP65 방폭(증가) |
| 조도 수준 | 전용 방폭형 라이트 박스를 갖춘 조도 ≥ 1000 LUX. | 높은 가시성 |
| 제어 캐비닛 | 표준 릴레이 및 푸시 버튼 제어 캐비닛; 기능: 분사 제어, 조명, 오류 경보, 주 전원, 비상 정지, 차압 게이지. | 방폭 배선 |
| 6.0 덕트, 압축 공기 및 보조 장치 | ||
| 배기 덕트 | 800 × 800 × 1000mm 배기 덕트 섹션 12개, 1 × 90° 엘보우, 1 × 45° 엘보우. | 15m 굴뚝 사양 포함 |
| 압축 공기 라인 | DN15 스테인레스 스틸 압축 공기 파이프라인; 왼쪽과 오른쪽 모두에 T형 퀵 커플러; AIRTAC FRL 3개 세트(유수분리기+레귤레이터)가 프론트엔드에 장착되어 있습니다. | AIRTAC FRL 포함 |
| 총 전력 | 24kW(팬 22kW + 조명 ~2kW). | 380V/50Hz/3상 |
| 문서화 및 서비스 | 사용 설명서, 배선도, 적합성 인증서, 포장 목록 포함 | 전체 지원 패키지 |
안전 및 규정 준수는 협상할 수 없습니다. CoatTech 패널 시스템은 공인된 국가 테스트 센터(SCFRI / NFTC)에서 엄격한 용광로 테스트를 거칩니다.
1. 테스트된 무결성 및 절연:100% 이상 동안 구조적 안정성 및 열 억제 유지60분강렬한 화재 노출 시.
2.국제적 인정:우리의 영어 검사 보고서는CNAS,CMA, 그리고ILAC-MRA인증 마크를 획득하여 유럽, 중동, 미주 및 아시아 태평양 전역의 지역 소방서 허가에 직접적으로 허용됩니다.
우리는 하드웨어만 배송하는 것이 아니라 운영 준비 상태를 보장합니다. 모든 시스템 패키지에는 포괄적인 기술 파일과 전담 현장 지원이 포함되어 있습니다.
1.전체 엔지니어링 서류:상세한 3D 도면, 전기 회로도, 항목별 가격 내역 및 공식 검사 보고서에 즉시 액세스할 수 있습니다.
2. 현장 설치 지원:파견합니다수석 현장 엔지니어 1명귀하의 사이트에12~15일.
3.시스템 시운전 및 교육:당사의 기술자는 귀하의 현지 운영 팀을 위한 완벽한 정렬 점검, 공기 흐름/가열 테스트, 안전 검증 및 실습 교육을 실시합니다.
Q: 50mm 암면 샌드위치 패널은 1시간 내화에 충분합니까?
답: 그렇습니다. CoatTech의 50mm 벽 패널은 고온 접착제와 규산염 섬유 심 실링으로 결합된 고밀도(100kg/m3) 암면을 사용합니다. GB/T 9978 표준에 따라 공식 인증을 받아 60분 동안 구조적 무결성과 단열을 유지합니다.
Q: 옵션 1(5.60m)과 옵션 2(6.20m) 중에서 어떻게 선택하나요?
A: 사용 가능한 클리어 사이트 너비가 5.60미터 이하로 엄격히 제한되는 경우 옵션 1을 선택하십시오. 시설에서 최대 6.20미터 너비를 허용하는 경우 옵션 2를 선택하여 더 넓은 유지 관리 및 운전자 접근 차선을 활용하십시오.
Q: 12~15일 현장 설치 서비스에는 무엇이 포함됩니까?
A: CoatTech는 구조 패널 조립, 씰 검증, 덕트/구성품 정렬, 초기 시스템 전원 켜기, 작동 테스트 및 유지 관리 직원을 위한 안전 교육을 안내하기 위해 현장에 1명의 전담 기술자를 파견합니다.
엔지니어링 검토를 위해 정확한 사양, 3D 도면, 인증된 테스트 보고서를 받아보세요.
전문 엔지니어링 | 맞춤형 산업용 코팅 및 스프레이 부스
