코트테크 KT-PQ-III-PLUS는 측면 벽 배기가스 플레널, A1 화재 등급 로크울 패널 및 IP65 폭발 방지 조명으로 구성 된 무거운 용량, 공간을 절약하는 산업 스프레이 부스입니다.플러시 바닥 앙가르 설치에 적합합니다..목표 키워드:옆으로 내려가는 페인트 부스, 폭발 방지 스프레이 부스, 로크울 페인트 부스, 산업용 플러시 바닥 스프레이 부스, 무거운 철 코팅 장비, VOC 필터링 플레넘
의코트테크 KT-PQ-III-PLUS고도의 제한과 엄격한 화재 안전 코드에 직면 한 시설을 위해 설계 된 전문 산업 스프레이 부스입니다.4700 × 4000 × 3000 mm, 이 모델은 진보 된 구조를 활용하여 전통적인 구덩이 발굴 요구 사항을 포기합니다.측면 하향공기 흐름 설계
이 방식은 현존하는 공장 바닥과 완전히 맞물려서 위험한 램프를 제거하고 무거운 철강 제조물의 부하를 손쉽게 할 수 있습니다.고위험 산업환경에 딱 맞게 만들어졌어요, 그것은 중동 및 전 세계적으로 EPC 계약자와 금속 제조 앙가르를위한 주요 선택으로 만드는, 순수한 분사 기능을 누르고 있습니다.
환기 시스템은 페인트 안개 추출의 효율성과 작업 환경의 궁극적인 청결성을 결정합니다.
1- 사이드 월 배기가스 전체:우리는 1000mm 높이의 측면 벽 배기가스 플레널을 통합했습니다. 이것은 수평적으로 그리고 아래로 페인트 안개를 당깁니다.값비싼 민간 구덩이를 필요로 하지 않고 균일한 공기 흐름을 제공.
2플러시 바닥 호환성:배기가스는 옆벽을 통해 운반되기 때문에, 공장 바닥은 완전히 평평하게 유지됩니다.
3- 대용량 공기 흐름:두 개의 3KW의 이중 입구 원심류 흡수 팬과 강력한 7.5KW의 배기가스 팬에 의해 구동됩니다.20,000 m3/h공기의 흐름이 원시 스프레이링 환경을 유지하도록 합니다.
탄탄한 필터링 시스템은 코팅 완성도의 무결성에 직접적인 영향을 미치고 엄격한 환경 규정을 보장합니다.
4단계 에코 필터레이션:
1- 흡입 필터:EN 779 클래스 G3 대기 중 먼지를 포착합니다.
2천장 필터:저고효율 (EN 779 클래스 F5) 풀 딥 3D 접착 필터는 완벽하게 깨끗한 공기가 작업 조각에 닿는 것을 보장합니다.
3- 유리섬유 페인트 중지:가중한 페인트 입자를 포착하기 위해 옆 플렌럼과 배기 캐비닛 (EN 779 G3) 에 직접 설치됩니다.
4액티브 탄소 곡물 필터:유해한 VOC, 벤젠, 그리고 질소를 대기권으로 방출하기 전에 배기가스에서 효과적으로 흡수합니다.
산업용 코팅에서 화재 및 폭발 보호는 선택 사항이 아닙니다.
1.A1급 소방용 장:전체 객실 (벽과 지붕) 은 75mm와 50mm 고강성록울 (미네랄 울) 패널(120KG/m3 밀도) 이 불화성 패널은 국제 민방위 및 화재 안전 규정을 엄격하게 준수합니다.
2.IP65 폭발 방지 조명:40개의 전용 T8 LED 튜브가 완전히 밀폐된 IP65 등급의 폭발 방지 조명 상자에 배치되어 안전하고 밝은 조명을 ≥ 1000 LUX로 제공합니다.
3안전 제어 인프라:주요 제어 상자는 표준이지만, 모든 내부 조명은 폭발 방지 전선, 유연한 유도 및 폭발 방지 제어 상자를 사용합니다.
사양 세부 사항
| 매개 변수 / 구성 요소 | 사양 세부 사항 |
| 매개 변수 / 구성 요소 | 사양 세부 사항 |
| 제품 모델 | KT-PQ-III-PLUS 버전 2 |

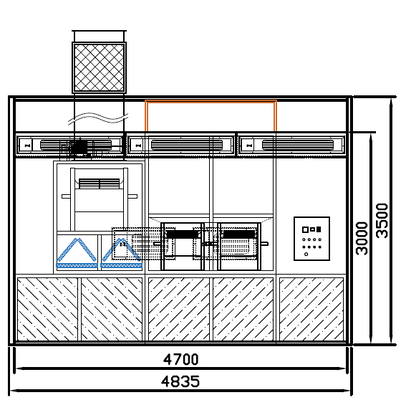

| 내부 차원 | 4700 × 4000 × 3000 mm (L × W × H) |
| 외적 차원 | 4835 × 5500 × 3500 mm (L × W × H) |
| 배기가스 공기 전체 | 측면 벽에 설치되어 높이는 1000mm입니다. 50x50 제곱 튜브로 구성되어 있으며, 외부에는 바위 류 패널로 밀폐되어 있으며 내부에는 유리 섬유 필터가 장착되어 있습니다. |
| 정문 | 개척 크기: 3000 × 2900 mm (W × H). 평면 튜브 프레임과 PU 코어 충전, 완화 된 유리 관측 창문으로 장착 된 금속 잎 굴곡 문. 높은 전체 강도,쉽게 열고 닫을 수 있습니다. |
| 직원 문 | 아무 것도 없습니다. 정문 중쪽 잎은 잠금 없이 설치되어 있고 작동 문 역할을 합니다. |
| 벽판 | 고강도 고열 로크울 벽 패널. 효과적 폭: 1150 mm, 전체 두께: 75 mm. 양쪽에서 0.6 mm 두께의 흰색 철판, 120KG / m3 로크울 코어로 채워졌습니다.총 화재 저항 등급: A1급 |
| 지붕 패널 | 고강성 고열 된 바위 솜 지붕 패널. 효과적 폭: 1150 mm, 전체 두께: 50 mm. 양쪽에서 0.6 mm 두께의 흰색 철판, 120KG / m3 바위 솜 코어로 채워졌습니다.총 화재 저항 등급: A1급 |
| 조명 시스템 | 상단 조명 (2 줄): 6 세트 × 4 pcs = 24 pcs 22W 튜브. 측면 조명 (2 줄): 4 세트 × 4 pcs = 16 pcs 8W 튜브. 페인트 부스용 전용 T8 LED 튜브. IP65 폭발 방지 조명 상자. 조명 성 ≥ 1000 LUX. |
| 플레넘 (정적 압력 챔버) | 크기: 4700 × 4000 × 500 mm (L × W × H). 정사각형 튜브 지원 브래킷. 바닥에는 가루로 코팅 된 금속 필터 프레임과 상단 필터 지원 네트워크가 있습니다. |
| 캐비닛 단위 | 정사각형 튜브 용접 캐비닛, 왼쪽에 위치. |
| 흡입 공기 캐비닛 | 2대의 외부 로터 듀얼 입구 원심류 팬 단일 모터 전력: 3 KW 팬 모델: YDW-4.5AL1 전체 공기 흐름: 20,000 m3/h; 무부하 공기 속도: 0.35 m/s. 벨리모 전기 조절식 흡수 펌프 |
| 배기 공기 캐비닛 | 1대의 듀얼 입구 원심방향기 벨트 구동 단일 모터 전력 7.5 KW 팬 모델: TAE-500H 총 공기 흐름: 20,000 m3/h 전체 팬 압력 > 700Pa 수동/전기 조절 가능한 배기가스 덤퍼가 장착되어 있습니다. |
| 필터레이션 시스템 | 1흡수 필터: EN 779 클래스 G3. |
| 2천장 필터 (부고효율): 풀 딥 3D 접착제; EN 779 클래스 F5. | |
| 3. 유리섬유 페인트 스톱 필터: 측면 벽 플레널에 설치 된 1 층, 배기 캐비닛 하단에 설치 된 2 층. 바람 쪽에 녹색, 하얀 쪽에 흰색; EN 779 클래스 G3. | |
| 4액티브 탄소 곡물 필터: 배기가스에서 벤젠과 질소를 흡수합니다. | |
| 제어 시스템 | 제어 상자: 표준 릴레 및 제어 버튼 기능: 분사, 조명 스위치, 고장 경보, 전원, 비상 정지 스위치, 압력 측정기. (참고: 제어 상자는 폭발 방지되지 않습니다; 조명은 폭발 방지 전선, 폭발 방지 유연 전류 및 폭발 방지 제어 상자를 사용합니다.) |
| 도관 시스템 | 12개의 직선 배기관 (700 × 700 × 1000 mm), 90° 팔꿈치, 45° 팔꿈치 |
| 압축 공기 파이프 라인 | 1 세트 DN20 스테인레스 스틸 압축 공기 파이프, 유연한 스프레이 총 작동을 위해 두 개의 빠른 커넥터 (왼쪽에서 하나, 오른쪽에서 하나) 를 갖추고 있습니다. |
| 이동식 힐링 시스템 | 1 세트 이동식 천장에 장착된 매달기 시스템과 무거운 용량 레일. 총 부하 용량: 100 KG. 더 작은 산업 부품의 효율적인 매달기 및 가공을 위해 설계되었습니다. |
| 전체 전력 | 9 KW |
| 포함 된 문서 | 1유지보수 설명서, 회로 다이어그램, 적합성 인증서, 포장 목록. |
| 23D 장비 도면 첨부 | |
| 보증 및 언급 | 12 년 보증. 공급 업체 는 보증 기간 동안 장비 품질 문제 에 대해 무료 서비스 를 제공 합니다. 보증 기간 만료 후 유료 서비스 를 제공 합니다. |
| 2사용용품 (광관, 필터) 및 인적 손상은 보증에 포함되지 않습니다. |
1. 모바일 힐링 시스템:최대 출력. 지붕은 최대 지원 할 수있는 이동 천장에 장착 된 철도 시스템으로 강화됩니다.100kg작은 산업 부품과 액세서리를 효율적으로 분사하는 데 적합합니다.
2통합 압축 공기 파이프 라인:스테인리스 스틸 압축 공기 파이프 라인 DN20와 함께 기본으로 제공되며 좌측과 우측 모두에 빠른 커넥터를 장착하여 원활한 스프레이 총 작동을 제공합니다.
3.특별 유지보수 접근:이 레이아웃은 지능적으로 설계되어 있으며 정비 접근 경로가 명확하여 기술자가 전기 시스템을 검사하고 필터를 안전하고 인체공학적 방법으로 교체 할 수 있습니다.
KT-PQ-III-PLUS V2는 다음과 같이 특별히 설계되었습니다.
1높이가 제한된 앙가르:낮은 상공 공백 (예: 소방 스프링클러 라인 아래) 시설.
2중금속 및 철강 제조:무거운 부품이 바닥 수준에서 랜프 없이 포크리프트를 이용해야 하는 경우
3엄격한 규제 구역:A급 화재 등급 소재와 폭발성 전기 장치 (사업지구와 중동에서 매우 인기) 를 요구하는 지역
4순수 분사 작업:공기 건조 산업 코팅을 사용하는 시설, 통합 열 구리 시스템이 필요하지 않습니다.
Q1: 이 부스를 위해 기초 구덩이를 파야 할까요?
A:아니, KT-PQ-III-PLUS는 사이드 월 배기가스 플레넘을 사용합니다.엄청난 토목 공학 비용을 절감하고 원활한 장비 입력을 허용.
Q2: 이 부스는 중동의 엄격한 화재 안전 기준을 충족합니까?
A:우리는 표준 EPS 폼을 120KG/m3 로크울 단열로 교체하여그것은 엄격한 지역 안전 검사를 통과하도록 설계되었습니다..
Q3: 우리는 거대한 철 프레임과 작은 부품의 혼합을 가지고 있습니다. 이 부시는 둘 다 처리 할 수 있습니까?
A:네, 큰 프레임은 바로 바닥에 롤링될 수 있고 작은 부분은 100kg의 모바일 천장에 장착된매우 다재다능한 대량 처리를 허용.
Q4: 스프레이 총을 어떻게 연결할까요?
A:부스에는 두 개의 빠른 연결 장치 (왼쪽과 오른쪽) 를 갖춘 스테인리스 스틸 압축 공기 파이프 라인 DN20이 장착되어 있으며, 공장 주공급에 연결될 수 있습니다.
