| MOQ: | 1 |
| 가격: | USD8000-USD15000/SET |
| 표준 포장: | 일반 필름과 상자와 함께 |
| 배송 기간: | 입금 후 15 일 |
| 결제수단: | 티/티 |
| 공급능력: | 30세트/월 |
트랜스포머 탱크 스프레이 및 베이킹 부스
하나의 밀폐된 방폭 부스에서 대형 트랜스포머 탱크의 내부와 외부를 모두 코팅하십시오. 최대 12,000mm 및 50톤의 작업물을 수용하도록 구성 가능하며, 오버헤드 크레인이 필요 없는 바닥 장착 체인 이송 시스템을 갖추고 있습니다.
1. 일반적인 작업물
|
작업물 |
일반적인 크기 |
일반적인 무게 |
코팅 요구 사항 |
|
동력 변압기 탱크 |
6,000 – 12,000 mm L |
10 – 50 T |
외부 내후성 + 내부 내유성 코팅 |
|
배전 변압기 탱크 |
2,000 – 6,000 mm L |
2 – 10 T |
단일 코팅 외부, 내부 선택 사항 |
|
변압기 라디에이터 / 냉각기 |
1,500 – 4,000 mm L |
0.5 – 3 T |
담금 또는 스프레이, 외부만 |
|
대형 강철 구조물 |
최대 15,000 mm L |
최대 60 T |
프라이머 + 상도, 스프레이 및 베이킹 |
|
압력 용기 |
3,000 – 10,000 mm L |
5 – 30 T |
외부 부식 방지 코팅 |
2. 대형 탱크용 밀폐형 부스가 필요한 이유
60Hz / 380V용으로 제작합니까?폭발 방지 — 유성 코팅에는 방폭 모터, 조명, 제어 캐비닛 및 배선이 필요합니다. 개방형 스프레이로는 이를 충족할 수 없습니다.
60Hz / 380V용으로 제작합니까?긴 표면에 일관된 마감 — 전체 공간에 걸쳐 안정적인 0.25 – 0.35 m/s의 하향 기류는 건 거리와 필름 두께를 처음부터 끝까지 균일하게 유지합니다.
60Hz / 380V용으로 제작합니까?3. 구성 가능한 매개변수
60Hz / 380V용으로 제작합니까?구성 가능한 범위
60Hz / 380V용으로 제작합니까?부스 내부 길이
12,000 – 20,000 mm
|
작업물 + 끝 여유 공간에 맞춰 크기 조정 |
부스 내부 폭 |
6,000 – 8,000 mm |
|
측면 접근 및 작업자 이동 허용 |
부스 내부 높이 |
6,000 – 8,000 mm |
|
전체 탱크 높이 + 리프트 여유 공간 수용 |
작업물 무게 |
최대 12,000 mm |
|
요청 시 더 길게 가능 |
작업물 무게 |
최대 50 T |
|
작업물 무게보다 높은 정격의 이송 시스템 |
공기 속도 |
0.25 – 0.35 m/s (무부하) |
|
전체 단면을 통한 하향 기류 |
공기량 |
공간에 맞춰 크기 조정 |
|
부스 단면에 맞춰 공급 및 배기 균형 조정 |
조명 |
800 – 1,200 LUX |
|
IP65 방폭 LED 조명기구 |
난방 — 디젤 |
200 – 400 kW |
|
Riello 버너, 304 스테인리스 열 교환기 |
난방 — 전기 |
150 – 350 kW |
|
304 스테인리스 요소, 단계별 제어 |
베이킹 사이클 |
60°C까지 10 – 25분 |
|
질량 및 난방 옵션에 따라 다름 |
자재 취급 |
바닥 레일 / 롤러 체인 카트, 20 – 60 T |
|
대안: 오버헤드 크레인 또는 턴테이블 |
필터링 |
4단계 — G3 / F5 / 페인트 포집기 / 활성탄 |
|
유지 보수 설명서, 전기 회로도, 적합성 인증서, 포장 목록 |
전원 공급 장치 |
380 V, 50 Hz 또는 60 Hz |
|
60:1 에어리스 펌프, 스테인리스 페인트 탱크, 고압 호스, 건 |
폭발 방지 |
방폭 모터, 조명, 캐비닛, 도관 및 정션 박스 |
|
유성 코팅용으로 정격 |
4. 표준 공급 범위 |
모듈 |
|
포함 |
부스 외피 |
암면 샌드위치 패널 (벽 70mm / 지붕 50mm), 양면 컬러 코팅 강철 |
플레넘 챔버
|
사각 튜브 프레임, 필터 트로프 및 지지 메쉬 |
문 |
|
전동 롤링 셔터 (메인) + 압력 해제 잠금 장치 및 보기 창이 있는 인력 출입문 |
바닥 피트 |
|
30 × 4mm 평강 격자 바닥 |
공기 공급 장치 |
|
이중 흡입 원심 팬, 벨트 구동, 변조 댐퍼 |
배기 장치 |
|
이중 흡입 원심 팬, 벨트 구동, 조절 댐퍼 |
덕트 |
|
직선 섹션 및 90° 및 45° 엘보 |
조명 |
|
IP65 방폭 박스 내 T8 LED 튜브, 천장 및 측면 열 |
필터링 |
|
4단계 — 프리 필터 G3, 파인 필터 F5, 유리 섬유 페인트 포집기, 활성탄 |
난방 (선택 사항) |
|
열 교환기가 있는 디젤 버너 또는 전기 히터 뱅크 |
스프레이 장비 |
|
60:1 에어리스 펌프, 스테인리스 페인트 탱크, 고압 호스, 건 |
자재 취급 |
|
플랫폼, 레일, VFD 구동 및 원격 제어가 있는 롤러 체인 이송 카트 |
전기 제어 |
|
방폭 캐비닛 — 스프레이 모드, 베이킹 모드, 타이밍, 조명, 고장 경보, 비상 정지 |
문서 |
|
유지 보수 설명서, 전기 회로도, 적합성 인증서, 포장 목록 |
5. 옵션 및 업그레이드 |
|
난방 소스 — 디젤 버너 또는 전기 히터 뱅크 |
이송 시스템 — 롤러 체인 카트, 바닥 레일 트롤리, 오버헤드 크레인 인터페이스 또는 턴테이블 |
|
문 구성 — 롤링 셔터, 슬라이딩 또는 접이식 전면 |
제어 업그레이드 — PLC + HMI (레시피 저장 및 데이터 로깅 기능 포함) |
필터링 업그레이드 — 고효율 최종 단계 또는 배기열 회수

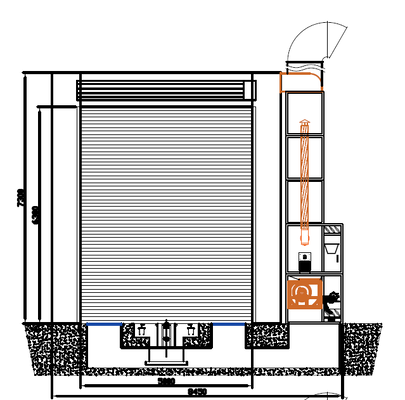

60Hz / 380V용으로 제작합니까?6. 참조 구성
60Hz / 380V용으로 제작합니까?7. FAQ
60Hz / 380V용으로 제작합니까?답변
60Hz / 380V용으로 제작합니까?예. 전체 높이 도어 접근과 측면 조명을 통해 작업자가 탱크 내부에서 작업할 수 있으며, 외부 표면은 동일한 사이클에서 코팅됩니다.
60Hz / 380V용으로 제작합니까?표준 설계는 최대 50톤까지 가능하며, 이송 시스템은 작업물보다 높은 정격을 갖습니다. 더 무거운 작업물은 요청 시 설계 가능합니다.
60Hz / 380V용으로 제작합니까?예. 부스는 380V 60Hz를 포함한 지역 전력 표준에 맞춰 제작됩니다. 문의 시 현장 공급 전원을 확인하십시오.
어떤 폭발 방지 기능이 포함되어 있습니까?
유성 코팅용으로 정격된 방폭 모터, 조명 인클로저, 제어 캐비닛, 유연한 도관 및 정션 박스입니다.
35톤 탱크는 어떻게 이동됩니까?
|
바닥 장착 롤러 체인 이송 카트가 플랫폼에 작업물을 싣습니다. 이는 오버헤드 크레인의 비용과 헤드룸을 절약합니다. |
나중에 난방을 추가할 수 있습니까? |
|
예. 디젤 또는 전기 난방은 주문 시 지정하거나 전원 및 공간 확보를 전제로 나중에 설치할 수 있습니다. |
부스를 실외에 설치할 수 있습니까? |
|
실내 설치가 표준입니다. 내후성 클래딩 및 배수 시설을 갖춘 실외 레이아웃도 가능합니다. 문의 시 알려주십시오. |
행동 촉구 |
|
최적 가격 받기 |
작업물 치수, 무게, 코팅 사양 및 사용 가능한 바닥 면적을 보내주십시오. 당사 엔지니어링 팀이 부스 크기를 산정하여 구성된 제안서를 보내드리겠습니다. |
|
|
|
|
|
|
|
|
|
|
|
|
