| MOQ: | 1 |
| 가격: | USD2000-USD10000/SET |
| 표준 포장: | 일반 필름과 상자와 함께 |
| 배송 기간: | 입금 후 15 일 |
| 결제수단: | 티/티 |
| 공급능력: | 500세트/월 |

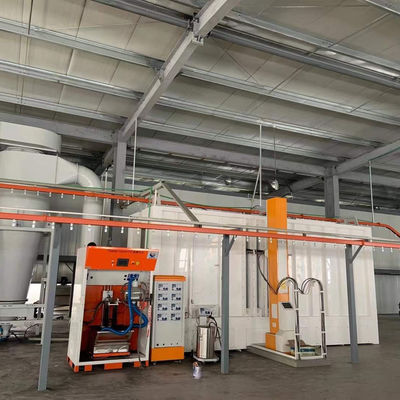

아래는 우리의 통합 자동 스프레이 부스 및 경화 오븐 시스템을 보여줍니다. 높은 생산성과 먼지 없는 생산을 위해 설계된 완전한 페인트 솔루션.시스템은 세 가지 핵심 기능 영역으로 나뉘어 있습니다., 각각은 완벽한 코팅 결과를 제공하기 위해 조화를 이루고 있습니다.
중앙화 된 공기 공급 시스템 (깨끗한 공기 준비)
순수한 그림 환경은 깨끗한 공기로 시작됩니다. 우리의 공기 공급 장치는 5 단계의 점진적 필터레이션 과정을 통해 들어오는 공기를 미리 조건화하여스프레이 부스에서 청정실 표준.
| 무대 | 부문 이름 | 기능 | 핵심 요소 |
| 1 | 공기 입구 부문 | 신선한 주변 공기를 흡수합니다. | 날씨에 견딜 수 있는 창 |
| 2 | 습한 커튼 섹션 | 큰 입자와 먼지를 씻어냅니다. | 물 커튼 판 |
| 3 | 물 배프 섹션 | 공기 흐름에서 물 안개 제거 | 지그 자그 바플 제거기 |
| 4 | 혼합 부문 | 공기 온도와 습도를 균형 잡습니다. | 혼합실 |
| 5a | 1차 필터 섹션 | 거친 입자를 포착합니다. | G4 패널 사전 필터 |
| 5b | 중간 효율 필터 (F6) | 미세한 입자를 포착합니다. | F6 가방 필터 |
| 5c | 중간 효율 필터 (F9) | 미크론 미만의 입자를 포착합니다. | F9 가방 필터 (선택성 업그레이드) |
| 6 | 팬 섹션 | 칸에 에어컨을 추진 | 원심 피수 공급 팬 |
자동 스프레이 부스 ( 페인트 적용 및 안개 포착)
이것은 당신의 그림 라인의 핵심입니다. 이 부스는 효율적으로 스프레이를 잡기 위해 강력한 배기 시스템과작업자의 건강과 제품의 완성도를 보호하는 것.
스프레이 부스의 주요 특징:
1.공기 공급 천장 / Plenum: 스프레이 구역 전체에 균등하게 필터 된 공기를 공급하여 과잉 스프레이를 작업 부품에서 제거하는 일관된 하향 공기 흐름을 만듭니다.
2.전면 및 측면 물 커튼: 지속적으로 흐르는 물은 페인트 오버 스프레이를 캡처하고 씻어내는 " 커튼"을 만들고, 칸 벽에 달라붙거나 부품에 재배치되는 것을 방지합니다.
3자동 스프레이 총: 우리의 3/5/6-축 교차 기계 또는 스프레이 로봇에 장착,이 총은 최소한의 폐기물을 통해 정확하고 일관된 코팅을 제공합니다.
4회전 메커니즘: 회전 또는 페인팅 도중 힌트 고정 허용, 복잡한 부분에 360도 커버리지를 보장합니다.
5슬래그 수집 탱크 / 슬러지 탱크: 물 커튼에서 페인트 슬래그를 수집하여 폐기물을 깨끗하고 간단하게 처리합니다.
6배기가스 후드: 용매로 가득 찬 공기를 직접 VOC 처리 시스템 (활성 탄소 흡수기) 로 유도합니다.
가열 오븐 및 평준화 / 냉각 통합 (건조 및 가열)
페인트 칠 후, 부품들은 최종 건조를 위해 완화 오븐에 들어가게 됩니다. 오븐 디자인은 열 효율과 온도 균일성을 고려하여 결함을 방지합니다.
오븐 시스템 하이라이트:
1중앙 난방 공급 공기 도관: 뜨거운 공기는 전기 난방 또는 연기로 생성되고 중앙 도관을 통해 균등하게 분배됩니다.
2.바닥 환기 통: 오븐 내부에서 뜨거운 공기의 효율적인 순환을 보장하며, 완화 상태가 부족하거나 과도하게 완화 된 점들을 제거하기 위해 ±5°C 온도 균일성을 유지합니다.
3.케어링 오븐 보디: 고밀도 바위 솜 단열 패널으로 구성되어 열 손실을 최소화하고 운영 비용을 줄입니다.
4열 차단기 / 공기 커튼: 오븐 입구 및 출구에 설치되어 열이 빠져나오지 않고 뜨거운 공기가 인접한 평준화 / 냉각 구역으로 흐르는 것을 방지합니다.
5평준화 및 냉각 섹션: 오븐 전에 위치 (평준화) 그리고 오븐 뒤에 위치 (냉각). 평준화 구역은 페인트가 자기 평탄화되도록합니다.냉각 구역은 주변 공기를 사용하여 부품의 처리 온도를 낮추고.
왜 이 통합 설계 를 선택 합니까?
| 이점 | 우리 의 시스템 이 어떻게 전달 하는가 |
| 더 높은 품질 | 5단계 필터레이션 (F6/F9) + 양압 설계 = 먼지 없는 마무리 |
| 낮은 운영비용 | 열 차단기 + 고 단열 오븐 패널 + 에너지 효율적인 팬 |
| 더 쉬운 유지 보수 | 모듈형 봉지 필터와 접근 가능한 진흙 탱크가 청소를 단순화합니다. |
| 준수 준비 | 배기가스 캡은 우리의 VOC 활성 탄소 처리 시스템과 직접 통합 |
| 유연성 | 원동기 또는 로봇으로 작동합니다. 1층 1층 또는 3층 3층 구운 과정을 지원합니다. |
맞춤형 시스템을 만들 준비가 되셨습니까?
모든 생산 라인은 독특합니다. 우리는 각 시스템을 설계하고 제조합니다.
2,000m2의 파일럿 워크샵에서 무료 상담과 샘플 테스트를 위해 저희에게 연락하십시오.
