| MOQ: | 1 |
| 가격: | USD1400-14000/SET |
| 표준 포장: | 일반 필름과 상자와 함께 |
| 배송 기간: | 입금 후 15 일 |
| 결제수단: | 티/티 |
| 공급능력: | 100 세트/월 |

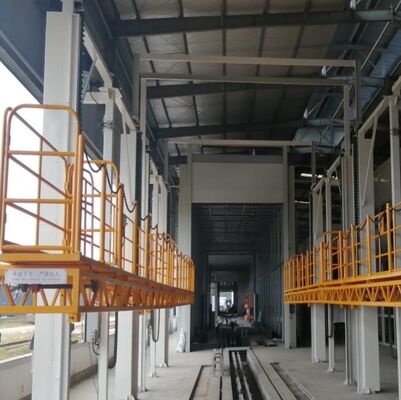

사례 연구: 한국 버스 제조를 위한 전방 확장 기능이 있는 맞춤형 14미터 스프레이 부스 리프터
1. 프로젝트 배경
현대 자동차 및 철도 제조에서 버스나 기차 객차와 같은 대규모 공작물을 코팅하는 것은 상당한 운영상의 어려움을 안겨줍니다. 최근 CoatTech Intelligent Equipment는 고도로 전문화된 리프팅 솔루션을 설계하기 위해 한국의 유명 회사인 Pairant와 제휴를 맺었습니다. 고객은 대형 버스 구성 요소의 표면 장식, 용접 및 페인팅을 용이하게 하기 위해 새로운 대규모 페인트 부스를 위한 대규모 자동 리프팅 플랫폼이 필요했습니다.
2. 핵심 과제
표준 페인트 부스 리프터의 높이는 일반적으로 3~7미터입니다. 그러나 이 특정 프로젝트에서는 엄격한 공간 경계 조건과 가공물의 엄청난 크기로 인해 극도의 맞춤화가 요구되었습니다.
대규모 공작물: 구성 요소(프로세스 스키드 포함)의 크기는 12.5m(L) x 2.5m(W) x 3.3m(H)입니다.
공간 제약: 내부 캐빈 크기는 16m x 6m x 5.3m였으며 유효 작업 폭은 5.2m에 불과하여 리프팅 메커니즘을 위해 각 측면에 400mm의 엄격한 설치 여백을 남겼습니다.
맞춤형 이동성: 고객은 수직으로 들어올릴 뿐만 아니라 작업자가 작업물에 안전하게 접근할 수 있도록 고유한 300mm 수평 전방 확장 기능을 갖춘 플랫폼을 요구했습니다.
3. CoatTech 솔루션
고객의 생산 일정이 시급하다는 점을 이해한 CoatTech 엔지니어링 팀은 밤새 작업하여 포괄적인 3D 기계 시뮬레이션과 상업 제안서를 24시간 이내에 제공했습니다.
우리 솔루션은 맞춤형 14미터 측면 전기 리프팅 플랫폼을 특징으로 합니다. 완벽한 구조적 무결성과 장기간에 걸쳐 동기화된 움직임을 보장하기 위해 디자인에는 다음이 포함되었습니다.
이중 안전 메커니즘: 견고한 체인과 강철 와이어 로프를 동시에 사용하여 우발적인 자유 낙하를 방지합니다.
텔레스코픽 확장: 500mm 폭의 플랫폼을 앞으로 300mm 더 원활하게 확장할 수 있는 특수 기계 구조입니다.
방폭 업그레이드 옵션: 유연한 전기 구성(표준 및 ATEX/EX 방지)을 제공하여 한국 시설의 정확한 안전 프로토콜을 충족합니다.
4. 기술 사양
| 매개변수 | 사양 |
| 제품 모델 | 맞춤형 측면 전기 리프팅 플랫폼 |
| 플랫폼 크기 | 14,000mm(L) X 500mm(+300mm 연장) X 300mm(H) |
| 최대. 부하 용량 | 500 KG (균등하중) |
| 리프팅 높이 범위 | 500mm(최소) ~ 3,000mm(최대) |
| 드는 속도 | 3m/분 |
| 리프팅 모터 파워 | 2.2 KW 4P (측면당) |
| 드라이브 메커니즘 | 전기(380V/AC 50Hz) |
| 안전 기능 | 이중 체인 + 와이어 로프 이중 안전 장치, 1050mm 가드레일 |
| 장비 소음 | ≤70dB |
| 설치 방법 | 확장 볼트를 통해 지면에 고정됨 |
5. 결론
이 프로젝트는 복잡한 공간 및 기계적 요구 사항을 신뢰할 수 있는 산업용 등급 코팅 장비로 신속하게 변환하는 CoatTech의 역량을 강조합니다. 시간대에 관계없이 정확한 엔지니어링과 신속한 고객 서비스를 제공함으로써 글로벌 제조업체가 코팅 효율성과 작업장 안전을 향상시킬 수 있도록 지원합니다.
산업용 스프레이 부스를 위한 맞춤형 리프팅 솔루션을 찾고 계십니까? 신속한 평가와 자세한 기술 제안을 받으려면 지금 엔지니어링 영업팀에 문의하세요.
무료 기술 상담과 시설의 정확한 치수에 맞는 맞춤형 견적을 받으려면 지금 당사 엔지니어링 팀에 문의하세요!
