| MOQ: | 1 |
| 가격: | USD2000-USD10000/SET |
| 표준 포장: | 일반 필름과 상자와 함께 |
| 배송 기간: | 입금 후 15 일 |
| 결제수단: | 티/티 |
| 공급능력: | 500세트/월 |

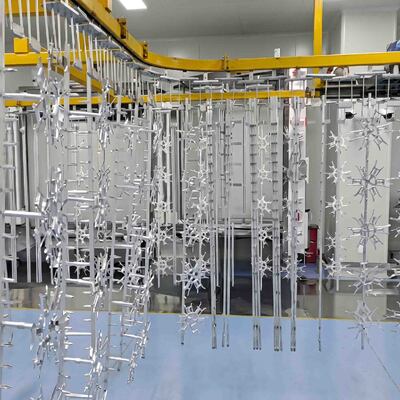

정밀 산업용 코팅 라인을 위한 차세대 자동 오버헤드 컨베이어 시스템
제품개요
자동 오버헤드 컨베이어 시스템은 현대 산업 표면 처리, 액체 페인팅, 분체 코팅 및 클린룸 스프레이 부스 라인을 위해 특별히 설계된 고효율 연속 루프 자재 처리 솔루션입니다. 수동 처리를 최소화하면서 처리량을 최대화하도록 설계된 이 지능형 오버헤드 체인 컨베이어는 전처리, 마스킹, 자동 스프레이, 플래시 오프 및 고온 경화 오븐을 통해 구성 요소의 원활하고 동기화된 운송을 제공합니다.
견고한 추적, 먼지 없는 구성 및 완벽하게 사용자 정의 가능한 지깅 시스템을 갖춘 이 시스템은 자동차 부품, 항공우주 부품, 가전제품 및 산업 기계를 포함한 고정밀 제조 분야에 이상적인 자동화 업그레이드를 나타냅니다.
주요 기능 및 제품 장점
1. 우수한 클린룸 호환성 및 오염 제어
밀폐형 트랙 설계와 고급 정전기 방지, 먼지 없는 윤활 기술로 설계된 이 컨베이어 시스템은 기계적 잔해물과 오일 떨어지는 현상을 제거합니다. 클래스 10,000 클린룸 페인트 부스에 요구되는 엄격한 환경 무결성을 유지하여 공기 중 미립자로 인한 결함률을 크게 줄입니다.
2. 지능형 속도 조절 및 정확한 위치 지정
최첨단 가변 주파수 드라이브(VFD) 모터와 통합 PLC 제어 시스템을 갖춘 컨베이어는 무한한 속도 조정을 제공합니다. 이를 통해 자동화된 로봇 분무기, 왕복동 기계 및 특정 플래시오프 또는 경화 체류 시간 요구 사항과 완벽한 동기화가 가능합니다.
3. 공간 최적화된 다축 라우팅
유연한 추적 시스템은 좁은 수평 회전, 수직 경사 및 하강을 실행할 수 있습니다. 이러한 다축 레이아웃 기능은 수직 공장 공간의 활용을 극대화하고, 코팅 라인의 전체 설치 공간을 최소화하며, 서로 다른 층이나 처리 챔버 간 원활한 이동을 가능하게 합니다.
4. 견고한 신뢰성 및 낮은 유지 관리
단조 체인 링크, 고장력 합금 트랙 및 자동 인장 장치를 갖춘 이 시스템은 높은 열 부하(경화 오븐 내부 최대 250°C) 하에서 유지 관리 간격이 연장되어 안정적인 연속 작동을 보장합니다.
5. 맞춤형 내하중 지그 및 행거
모든 시스템은 맞춤 설계된 수직 랙, 다중 암 행거 또는 회전 지그와 쌍을 이룹니다. 이는 배치 밀도를 최대화하고, 정전기 스프레이를 위한 최적의 접지를 보장하며, 자동 스프레이 노즐에 360도 노출을 제공하도록 정밀하게 설계되었습니다.
기술 사양
| 매개변수 | 사양 및 기능 |
| 컨베이어 유형 | 밀폐형 트랙 오버헤드 체인 컨베이어 / 파워 & 프리 시스템 |
| 드라이브 시스템 | PLC 동기화를 갖춘 가변 주파수 드라이브(VFD) |
| 회선 속도 범위 | 0.5 – 6.0 m/min (광범위한 맞춤형 조정 가능) |
| 최대 부하 용량 | 단일 펜던트/행거 지점당 최대 100kg(고하중 옵션 사용 가능) |
| 트랙 자재 | 고장력 단조 합금강 / 내마모성 압출 프로파일 |
| 작동 온도 범위 | -20°C ~ +250°C (고열 경화 오븐에 적합) |
| 제어 인터페이스 | 스마트 터치스크린 HMI / 메인 스프레이 부스 제어 캐비닛과 통합 |
| 윤활 시스템 | 자동 마이크로미스트/고체막 윤활제 디스펜서(오일드립 프리) |
| 안전 메커니즘 | 과부하 전단 핀 보호, 비상 정지 링크, 낙하 방지 트랙 캐처 |
산업용 애플리케이션
1.자동차 및 운송: 자동차 트림, 합금 휠, 전자 자전거 프레임 및 구조적 섀시 부품.
2. 전자 및 로봇공학: 드론 프레임, 컴퓨터 하우징, 조명 기구, 정밀 기기 케이스.
3. 산업 장비: 환기 팬 허브, 펌프 하우징, 밸브 및 농업 기계 부품.
4.하드웨어 및 소비재: 가전제품, 금속 가구, 건축용 금속 패널.
자주 묻는 질문(FAQ)
Q1: 이 오버헤드 컨베이어 시스템의 행거당 최대 적재 용량은 얼마입니까?
A: 당사의 표준 밀폐형 트랙 오버헤드 컨베이어는 단일 걸이 지점당 최대 100kg을 지원합니다. 중공업 부품의 경우, 당사는 여러 트롤리 휠에 무게를 분산시켜 캐리어 장치당 500kg에서 2,000kg 이상의 하중을 처리할 수 있는 견고한 Power & Free 컨베이어 네트워크를 설계 및 공급합니다.
Q2: 이 시스템은 고온 경화 오븐과 완벽하게 호환됩니까?
A: 네, 물론이죠. 트랙 강철, 체인 합금, 베어링 팩 및 안내 바퀴는 변형이나 구조적 저하 없이 최대 250°C의 온도에서 작동하는 베이킹 및 경화 오븐 내부의 지속적인 노출을 견딜 수 있도록 특수 처리되고 고온 윤활제와 결합됩니다.
Q3: 컨베이어 시스템은 클린룸 페인트 부스 내부의 먼지 및 오일 오염을 어떻게 방지합니까?
A: 우리는 레일 내부에 구조적 마찰 입자를 가두는 밀폐형 트랙 프로파일을 활용합니다. 또한 시스템에는 과도한 그리스 축적을 방지하는 자동화된 오일 프리 또는 마이크로 미스트 윤활 메커니즘이 통합되어 있습니다. 정전기 방지 부품과 먼지 차단 장치는 활성 스프레이 구역 바로 위에 장착되어 젖은 페인트 필름을 오염으로부터 완전히 보호합니다.
Q4: 시스템을 기존 공장 PLC 네트워크 및 자동 스프레이 로봇에 통합할 수 있습니까?A: 예. 컨베이어의 제어 패널은 표준 산업용 통신 프로토콜(예: Modbus, Profinet 또는 Ethernet/IP)을 갖추고 있습니다. 이를 통해 자동 페인트 스프레이 로봇, 왕복 건, 실시간 속도 조정 및 오류 모니터링을 위한 중앙 플랜트 관리 소프트웨어와의 원활한 마스터-슬레이브 동기화가 가능합니다.
Q5: 특수 행잉 지그 및 가공 랙에 대한 맞춤형 엔지니어링을 제공합니까?
답: 그렇습니다. 우리는 맞춤형 행거 및 회전 지그에 대한 포괄적인 설계 서비스를 제공합니다. 특정 구성요소 CAD 도면을 기반으로 당사는 미터당 조각 밀도를 최적화하고 액체 전처리를 위한 올바른 배수 각도를 보장하며 고효율 정전기 분말 또는 액체 코팅에 필요한 완벽한 전기 접지를 보장하는 랙을 설계합니다.
마감 품질을 높이고 효율성을 높일 준비가 되셨나요?
맞춤형 자동 도장 라인 견적을 받으려면 지금 CoatTech에 문의하세요.
