| MOQ: | 1 |
| 가격: | USD2000-USD10000/SET |
| 표준 포장: | 일반 필름과 상자와 함께 |
| 배송 기간: | 입금 후 15 일 |
| 결제수단: | 티/티 |
| 공급능력: | 500세트/월 |

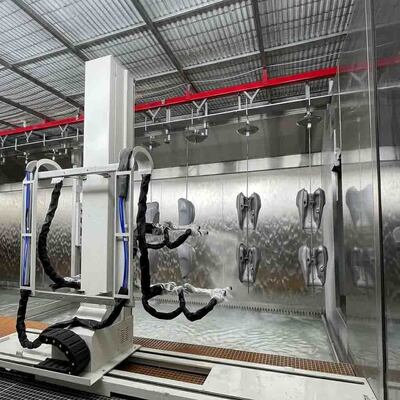

워터 커튼 부스를 갖춘 자동화된 로봇식 스프레이 페인팅 라인
현대 산업 제조에서는 높은 생산 효율성과 환경 규정 준수를 유지하면서 완벽한 표면 마감을 달성하는 것이 중요한 과제입니다. 기존의 수동 스프레이는 일관되지 않은 코팅 품질, 높은 재료 낭비, 작업자의 건강 위험으로 인해 어려움을 겪는 경우가 많습니다.
당사의 워터 커튼 부스를 갖춘 자동 로봇 스프레이 페인팅 라인은 이러한 점을 해결하도록 설계되었습니다. 다축 로봇 정밀도와 고효율 물세척 오버스프레이 여과를 결합한 이 통합 시스템은 비교할 수 없는 코팅 균일성, 친환경 운영 및 대량 생산을 위한 최대 처리량을 제공합니다.
주요 성능 특징
1. 고정밀 다축 로봇 스프레이
이 시스템은 밀리미터 수준의 정확도로 복잡한 스프레이 경로를 실행할 수 있는 프로그래밍 가능한 다축 산업용 페인팅 로봇을 활용합니다.
균일한 필름 두께: 인적 오류를 제거하여 평면, 곡선 및 복잡한 형상 전반에 걸쳐 일관된 페인트 두께를 보장합니다.
최적화된 페인트 전달 효율성: 정밀한 스프레이 건 트리거링으로 페인트 소비를 줄이고 과다 스프레이 낭비를 최소화합니다.
신속한 레시피 전환: 다양한 제품 라인 간의 빠른 전환을 위해 PLC 시스템에 여러 부품 프로그램을 저장합니다.
2. 첨단 친환경 워터커튼 기술
스프레이 부스의 뒷벽에는 부유 페인트 미스트를 즉시 포착하도록 설계된 연속 고속 흐르는 워터 커튼이 있습니다.
뛰어난 오버스프레이 포착: 공기 중의 페인트 입자가 물 세척 소용돌이로 끌려들어가 작업물과 부스 내부에 페인트가 쌓이는 것을 방지합니다.
향상된 공기 정화: 작업장에서 VOC(휘발성 유기 화합물) 배출과 페인트 냄새를 크게 줄입니다.
유지 관리가 적은 설계: 부식에 강하고 페인트 슬러지 청소를 단순화하기 위해 고급 스테인리스 스틸로 제작되었습니다.
3. 연속 오버헤드 컨베이어 시스템
원활한 공장 자동화를 위해 설계된 견고한 서스펜션 컨베이어 트랙은 로딩, 스프레이, 플래시오프 및 경화 영역을 통해 작업물을 지속적으로 운반합니다.
동기화된 속도 제어: 컨베이어 속도는 병목 현상을 방지하기 위해 로봇 팔의 스프레이 사이클과 완전히 동기화됩니다.
맞춤형 지그 행잉: 맞춤형 후크와 회전식 지그는 복잡한 부품에 대해 360도 스프레이 적용 범위를 보장합니다.
시스템 작업 프로세스
로딩 및 전처리: 작업물(오토바이 연료 탱크, 자동차 부품, 하드웨어 등)을 오버헤드 컨베이어 지그에 단단히 걸어 놓습니다.
자동 감지: 광학 센서가 들어오는 작업물을 감지하고 해당 로봇 페인팅 프로그램을 실행합니다.
정밀 코팅: 로봇 팔은 사전 프로그래밍된 궤적을 실행하여 최적의 유체 압력으로 프라이머, 베이스코트 또는 탑코트를 도포합니다.
오버스프레이 여과: 과도한 페인트 미스트는 대용량 배기 팬에 의해 물 커튼월로 유입되어 물 여과 풀에 입자를 가두어 줍니다.
경화로 이동: 코팅된 부품은 열 경화를 위해 플래시오프 영역과 건조 오븐으로 지속적으로 이동합니다.
기술 사양
| 매개변수 | 사양 |
| 로봇 종류 | 다축 산업용 도장 로봇(6축/7축 옵션) |
| 드라이브 시스템 | 고정밀 AC 서보 모터 및 앱솔루트 엔코더 |
| 부스 구조 재료 | 프리미엄 SUS304 스테인레스 스틸 (수벽 및 여과조) |
| 여과 방법 | 연속 하이드로 필터 워터 워시 커튼 월 |
| 배기 공기 속도 | 0.4 m/s – 0.6 m/s (프로세스 요구 사항에 따라 조정 가능) |
| 워터펌프 용량 | 부스 폭에 따라 맞춤화됨(일반적으로 미터당 15 - 25m³/h) |
| 컨베이어 유형 | 전동식 헤비듀티 오버헤드 체인 컨베이어 라인 |
| 컨베이어 속도 범위 | 0.5 – 3.0 m/min (가변 주파수 드라이브 제어) |
| 제어 아키텍처 | 중앙 집중식 산업용 PLC + HMI 터치 스크린 인터페이스 |
| 방폭 등급 | Ex d IIB T4(국제 안전 표준 준수) |
| 적용 가능한 코팅 | 용제형 도료, 수성도료, UV코팅제 |
| 생산 효율성 | 수동 스프레이 작업에 비해 최대 45% - 60% 증가 |
산업용 애플리케이션
이 자동 코팅 시스템은 매우 다재다능하며 대량의 프리미엄 표면 마감이 필요한 산업 전반에 널리 배포됩니다.
자동차 및 오토바이 부품: 연료 탱크, 범퍼, 사이드 미러, 림, 플라스틱 트림 부품.
가전제품: 냉장고 패널, 세탁기 하우징, 에어컨 프레임.
하드웨어 및 기계: 밸브, 펌프 하우징, 주철 부품 및 금속 인클로저.
전자 제품: 노트북 케이스, 통신 장비 케이스, 가전제품.
자주 묻는 질문(FAQ)
워터커튼 부스는 어떻게 환경안전을 향상시키나요?
워터커튼은 물리적 스크러버 역할을 합니다. 과도한 스프레이가 흐르는 물 벽에 닿으면 페인트 고형물이 즉시 갇혀 여과 탱크로 씻어내립니다. 이는 위험한 페인트 먼지가 대기 중으로 배출되는 것을 방지하고 시설 내 VOC 농도를 크게 낮추어 엄격한 현지 환경 규정을 준수하도록 보장합니다.
이 시스템이 동일한 라인에서 다양한 제품 크기를 처리할 수 있습니까?
예. 스마트 감지 기술과 고급 PLC 프로그래밍 덕분에 로봇은 컨베이어 라인의 다양한 부품을 식별하고 라인을 중단하지 않고도 해당 특정 구성 요소에 대해 미리 로드된 스프레이 프로필로 자동 전환할 수 있습니다.
맞춤형 엔지니어링 제안 요청
당사의 엔지니어링 팀은 특정 작업장 레이아웃, 생산 능력 및 공작물 크기에 맞는 턴키 방식의 자동 코팅 솔루션을 전문적으로 설계합니다. 귀하의 시설에 대한 자세한 레이아웃 도면과 ROI 분석을 받으려면 지금 저희에게 연락하십시오.
산업용 마무리 기능을 업그레이드할 준비가 되셨습니까?
귀하의 정확한 운영 요구 사항과 레이아웃을 충족하는 맞춤형 표면 마감 솔루션을 설계하려면 엔지니어링 팀에 문의하세요.
