| MOQ: | 1 |
| 가격: | USD8000-USD12000/SET |
| 표준 포장: | 일반 필름과 상자와 함께 |
| 배송 기간: | 입금 후 15 일 |
| 결제수단: | 티/티 |
| 공급능력: | 30세트/월 |
슈퍼 베이크 산업 페인트 부스 (모델: KT-PQ-III-PLUS)
메타 설명: 중량 상업용 차량과 대형 산업 부품을 위해 설계되었습니다. 코트텍 슈퍼 베이크 페인트 부스는 IP65 폭발 방지 조명, 고급 HVAC,그리고 이중 난방 옵션오늘 당장 해결해 주세요.
제품 개요
코트테크 슈퍼 베이크 산업 페인트 부스 (모델: KT-PQ-III-PLUS) 는 고 용량 산업용 애플리케이션을 위해 설계된 프리미엄 대규모 표면 마무리 솔루션입니다.8 mm × 5000 mm × 4500 mm의 확장 내부 차원, 이 부위는 중량 상업용 차량, 대형 항공 우주 부품, 과대 산업 기계 수용을 위해 특별히 지어졌습니다.
세계 시장의 엄격한 안전 및 환경 표준을 충족하도록 설계되었습니다 (중동과 유럽을 포함하여), KT-PQ-III-PLUS는 IP65 폭발 방지 조명을 통합합니다.고효율 4단계 필터레이션 시스템고성능 리엘로 디젤 번너나 강력한 전기 난방 시스템이 필요하든, 이 부스는 빠른 완화 시간과 흠없는 완성도를 제공합니다.
주요 특징 및 장점
최대 안전성 (폭발 방지 설계): IP65 폭발 방지 LED 조명 박스 및 이중 계층 밀폐 봉합을 장착하여 고위험 산업 환경에서 준수 사항을 보장합니다.
급속한 온도 완화: 불과 10-15분 만에 베이킹 온도 (20°C ~ 60°C) 를 달성합니다.산업 선도적인 Riello G20 디젤 번너 (200KW 304 스테인리스 스틸 열 교환기) 또는 72KW 스테인리스 스틸 전기 난방 시스템) 를 선택하십시오..
지능형 공기 흐름 관리: 7.5KW 외부 로터 중심 흡수 팬과 11KW 배기가스 팬으로 작동하여 4만 m3/h의 대기 흐름을 생성합니다.특징 정밀 베리모 전기 완충기 분사 및 구리 모드 사이의 원활한 전환.
중력 구조적 무결성: 70mm의 고강성 EPS 단열 벽 패널과 지속적인 중공업 사용을 처리 할 수있는 강화 된 정문 프레임 (4400 × 4400 mm) 으로 구성되었습니다.
친환경 4단계 필터링: EN 779 G3/F5 등급 필터와 액티브 탄소 곡물 필터를 통합하여 VOC, 벤젠 및 질소를 효과적으로 흡수합니다.청정 배기가스와 안전 호흡 환경을 보장합니다..
기술 사양
| 매개 변수 / 구성 요소 | 사양 세부 사항 |

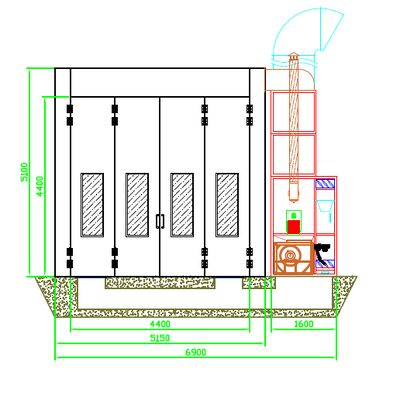

| 내부 크기 | 8000 × 5000 × 4500 mm (L × W × H) |
| 외부 크기 | 8135 × 6900 × 5100 mm (L × W × H) |
| 민간 구덩이 / 바닥 | 2개의 덩어리가 필요함. 크기는 760 × 6900 mm, 깊이는 800 mm. 30x4 평평한 강철 격리망으로 덮여 있으며, 부하 용량: 500 kg/m2 |
| 정문 | 4400 × 4400 mm (W × H); 평면 튜브 프레임과 함께 금속 가루 굽는 문, EPS 코어 재료로 채워져 있습니다. 완화 된 유리 관측 창문으로 장착되어 있습니다. 높은 구조 강도,쉽게 열고 닫을 수 있습니다. |
| 직원 / 서비스 문 | 800 × 2000 mm (W × H); 오른쪽 앞쪽에 위치한 1 단위. 자동 압력 완화 잠금 장치와 완화 된 유리 관측 창문이 장착되어 있습니다. |
| 벽판 | 고강성 격리 EPS 벽 패널. 효과적 폭: 1150 mm, 전체 두께: 70 mm. EPS 코어와 함께 양쪽에서 0.426 mm 두꺼운 흰색 철판. |
| 지붕 패널 | 고강성 격리 EPS 지붕 패널. 효과적 폭: 1150 mm, 전체 두께: 50 mm. EPS 코어와 함께 양쪽에서 0.426 mm 두꺼운 흰색 철판. |
| 조명 시스템 | 상단 조명 (2 줄): 10 세트 × 4 pcs = 40 pcs 22W 튜브. 측면 조명 (2 줄): 10 세트 × 4 pcs = 22W 튜브 40 pcs. 페인트 부스용 전용 T8 LED 튜브. IP65 폭발 방지 조명 상자. 조명 성 ≥ 1000 LUX. |
| 플레넘 (정적 압력 챔버) | 8000 × 5000 × 600 mm (L × W × H); 정사각형 튜브 지원 브래킷. 바닥은 가루로 코팅 된 금속 필터 프레임과 상단 필터 지원 네트워크가 있습니다. |
| 캐비닛 단위 | 정면 튜브 용접 캐비닛, 오른쪽에 위치. |
| 흡입 공기 캐비닛 (공기) | 2개의 외부 로터 듀얼 인트리 센트리퓨ugal 팬 모터당 전력: 7.5KW 팬 모델: YDW-5.6M 전체 공기 흐름: 4만 m3/h 무부하 공기 속도: 0.25 m/s 공기 흡입을 위한 벨리모 전기 완충기와 순환을 위한 공기 완충기가 장착되어 있습니다. |
| 배기 공기 캐비닛 | 1대의 반심풍기, 벨트 구동, 모터 전력: 11KW 팬 모델: TAE-710H 전체 공기 흐름: 4만 m3/h 수동/전기 조절 가능한 배기가스 덤퍼가 장착되어 있습니다. |
| 난방 시스템: 옵션 1 (디젤) | 리엘로 G20 디젤 번너 304 스테인리스 스틸 200 KW 열 교환기 가열 없이 분사 합니다. 구리: 10~15분 안에 20°C에서 60°C까지 가열 됩니다. |
| 난방 시스템: 옵션 2 (전기) | 스테인리스 스틸 전기 난방 파이프 304 스테인리스 스틸 파이프 (튜브 당 3 KW, 총 24 파이프, 총 전력 72 KW) 가열 없이 분사 합니다. 구리: 10~15분 안에 20°C에서 60°C까지 가열 됩니다. |
| 필터레이션 시스템 | 1흡수 필터: EN 779 클래스 G3. 2천장 필터 (부고효율): 전체 깊이 3D 접착제, EN 779 클래스 F5. 3. 유리섬유 페인트 스톱 필터: 구덩이에 1 층, 배기가스 캐비닛의 바닥에 2 층. 바람 쪽에 녹색, 하얀 쪽에 리브 (EN 779 클래스 G3). 4액티브 탄소 곡물 필터: 배기가스에서 벤젠과 질소를 흡수합니다. |
| 제어 시스템 | 컨트롤 패널: 표준 릴레와 제어 버튼 기능: 스프레이, 베이킹, 베이킹 시간 설정, 조명 스위치, 고장 경보, 전원, 비상 정지 스위치, 압력 측정기. (참고: 제어 상자는 폭발 방지되지 않습니다; 조명은 폭발 방지 전선, 폭발 방지 유연 전류 및 폭발 방지 제어 상자를 사용합니다.) |
| 도관 시스템 | 4개의 직선 배기관 (1000 × 1000 × 1000 mm), 90° 팔꿈치, 45° 팔꿈치 |
| 압축 공기 파이프 라인 | 1 세트 DN20 스테인레스 스틸 압축 공기 파이프, 왼쪽과 오른쪽 모두에 하나의 빠른 연결 장치가 장착되어 있습니다. |
| 전체 전력 요구 사항 | 33 KW (디젤 난방을 사용하는 경우) / 80 KW (전기 난방을 사용하는 경우). |
| 포함 된 문서 | 유지보수 설명서, 회로 다이어그램, 적합성 인증서, 포장 목록 및 3D 장비 도면 |
| 보증 및 언급 | 12 년 보증. 공급업체는 보증 기간 동안 장비 품질 문제에 대해 무료 서비스를 제공합니다. 2소모품 (광관, 필터) 및 인간으로 인한 손상은 포함되지 않습니다. |
KT-PQ-III-PLUS의 광범위한 발자국과 높은 부하 용량은 다음을위한 완벽한 스프레이 및 베이킹 솔루션입니다.
상업 교통: 버스, 중량 트럭, 트레일러.
건설·공학 기계: 발굴기, 크레인, 트랙터.
산업 제조: 대형 구조 철강 부품, 풍력 터빈 부품, 석유 및 가스 장비.
EPC 프로젝트: 해외 제조 허브를 위한 손키 시설 설비.
맞춤형 솔루션 필요하십니까?
각 산업 시설은 독특합니다. 우리의 엔지니어링 팀은 지역 기후와 특정 프로젝트 요구 사항에 맞게 크기, 전압 (예를 들어, 380V / 50Hz / 3Phase) 을 사용자 정의 할 수 있습니다.
비디오
비디오
비디오
비디오
비디오
비디오
|
|
