| MOQ: | 1 |
| 가격: | USD8000-USD12000/SET |
| 표준 포장: | 일반 필름과 상자와 함께 |
| 배송 기간: | 입금 후 15 일 |
| 결제수단: | 티/티 |
| 공급능력: | 30세트/월 |
소개코트테크에서는 복잡한 산업용 코팅 문제를 해결하는 데 특화되어 있습니다.전문적인 대형 페인트 부스를 설계하고 제조하기 위해이 프로젝트는 산업 트랜스포머의 거대한 크기와 고객의 특정 시설 제약에 대응하기 위해 독특한 접근법을 요구했습니다.
어려움: 무거운 일 을 처리 하는 것산업 트랜스포머를 코팅하는 것은 물류적인 도전입니다.이러한 작업 조각을 표준 측면 입구 페인트 칸으로 조작하는 것은 매우 비효율적이며 때로는 불가능합니다.고객은 기존의 오버헤드 크레인 시스템에 크게 의존하여 트랜스포머를 움직였습니다.그들은 크레인 작업을 방해하지 않거나 시설의 작업 흐름을 완전히 개편하지 않는 고성능 페인팅 환경이 필요했습니다..

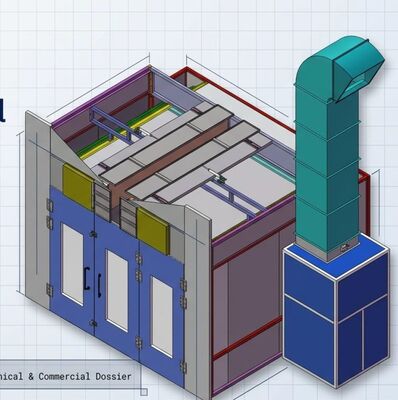

코트테크 솔루션: 정밀 톱 오픈 디자인이러한 까다로운 요구 사항을 충족하기 위해, 우리의 엔지니어링 팀은 맞춤형윗부분에 페인트 부스이 혁신적인 구성은 무거운 트랜스포머를 고객의 기존 오버헤드 크랜을 사용하여 안전하고 정확하게 작업 공간으로 직접 낮추는 것을 허용합니다.
작업 부품을 장착 한 후, 특수 지붕 메커니즘은 안전하게 닫히고, 산업적 페인트 칠과 환기에 대한 가장 높은 기준을 충족하는 고립되고 통제 된 환경을 만듭니다.
주요 프로젝트 하이라이트
1크레인 통합: 지붕 로딩 디자인은 바닥 수준에서 복잡한 기동의 필요성을 완전히 제거하고, 로딩 및 배하 시간을 크게 줄입니다.
2대규모 용량: 대형 산업 트랜스포머를 수용하기 위해 특별히 제작된 넓은 내부 차원으로 설계되었습니다.
3우수한 공기 흐름 관리: 객실은 최적의 오버 스프레이 캡처와 배기가스를 보장하며 운영자에게 안전하고 깨끗한 환경을 유지하면서 결함이없는 마무리 작업을 보장합니다.
4시설 최적화: 기존의 오버헤드 리프팅 장비에 적응함으로써,이 솔루션은 비용 많은 구조적 변경을 요구하지 않고 고객의 운영 바닥 공간을 극대화했습니다..
기술 사양:
| 톱 오픈 트랜스포머 스프레이 부스 기술 사양 | |
| 모델: 맞춤형 톱 오픈 스프레이 부스 (지브 크레인 작동에 맞춘) | |
| 컴포넌트 / 파라미터 | 세부 사양 |
| 내부 차원 | 4400 × 3700 × 3500 mm (L × W × H) |
| 외적 차원 | 4520 × 5300 × 4500 mm (L × W × H) |
| 하류 배기 구덩이 | 중앙 구덩이 설계. 차원: 4000 × 3000 mm, 깊이: 800 mm. 정사각형 튜브 프레임에 의해 지원. 30 × 4 mm 평평 철 중용 격자들로 덮여 있다. 부하 운반 용량: 500 KG/m2. |
| 주요 입구/출구 문 | 드라이브 투 디자인 (전면 및 후면). 문 열: 3000 × 3200 mm (W × H). 겹칠 수 있는 형태의 문, 정사각형 튜브 프레임과 컬러 스틸 플레이트 클래싱. PU 코어 단열.특징: 정사각형 온화 유리 전망 창문 및 중앙 패널에 기계 압력 잠금직원 접근 문으로 사용할 수 있습니다. |
| 벽판 | 고강도로 조립된 바위 솜 단열 패널. 효과적 폭: 1150 mm, 전체 두께: 50 mm. 내부 및 외부 피부는 0.426 mm 백색 강철 판과 바위 솜 코어입니다. |
| 지붕 / 상단 패널 | 고강도로 조립된 바위 솜 단열 패널. 효과적 폭: 1150 mm, 전체 두께: 50 mm. 내부 및 외부 피부는 0.426 mm 백색 강철 판과 바위 솜 코어입니다. |
| 조명 시스템 | 상단 조명: 2줄 (4세트 × 4개의 튜브 = 16개의 18W 튜브) |
| 측면 조명: 2줄 (4세트 × 4개의 튜브 = 16개의 18W 튜브) | |
| 스프레이 칸을 위해 전용 T8 LED 튜브를 사용합니다. IP65 폭발 방지 조명장치 전체 조명: ≥ 1000 LUX | |
| 본회의 | 차원: 4400 × 3700 × 500 mm (L × W × H). 정사각형 튜브 브래킷에 의해 지원된다. 바닥에 금속 가루로 코팅 된 필터 프레임과 위에서 지원 망이 특징이다. |
| 상단 개막 디자인 | 지붕은 지브 크레인 체인 / 리프트 통로에 설계 된 전체 길이의 500 mm 폭의 액세스 슬롯을 갖추고 있습니다. 슬롯은 기압 펌퍼 양쪽 (일반적으로 열리고, 페인팅을 시작하면 자동으로 닫혀 밀폐와 마이너스 압력을 보장합니다.) |
| (지브 크레인) | |
| 캐비닛 단위 | 용접된 정사각형 튜브 구조, 옆으로 장착된 구성이 |
| 공급 공기 단위 | 1개의 듀얼 인트리 센트리퓨ugal 팬 세트 (벨트 구동) 이 장착되어 있습니다. 폭발 방지 모터 전력: 5.5 KW. 팬 모델: TAE-500H. 총 공기 부피: 20,000 m3/h (약 11,770 CFM). 회전 핸들 수동 조정 덤퍼가 있습니다. |
| 배기가스 공기 단위 | 1개의 듀얼 인트리 센트리퓨ugal 팬 세트 (벨트 구동) 이 장착되어 있습니다. 폭발 방지 모터 전력: 7.5 KW. 팬 모델: TAE-450H. 총 공기 부피: 20,000 m3/h (약 11,770 CFM). 배기가스 공기 회전 손잡이 수동 조정 덤퍼가 있습니다. |
| 필터레이션 시스템 | 1. 주요 공급 공기 필터: EN 779 G3급 |
| 2- 저효율 천장 필터: 3D 접착제로 덮여 있는 전체 깊이; EN 779 F5급 | |
| 3페인트 스톱 유리 섬유 필터: 바닥 구덩이와 배기가스 캐비닛 바닥에 설치됩니다. 녹색 공기 입구 측면, 흰색 공기 출구 측면; EN 779 클래스 G3. | |
| 4활성 탄 필터: 탄화탄소 (VOC) (벤젠, 엑실렌 등) 를 흡수하여 외부 연기가 배출되지 않도록 하기 위해 특별히 만들어진 탄화탄소. | |
| 전기 제어 시스템 | 기존의 릴레와 누르기 버튼을 갖춘 제어판. 페인팅 / 조명 스위치, 고장 표시기 및 경보, 주 전원 스위치, 비상 정지 버튼 및 압력 측정기 (마노미터) 를 포함한다. |
| 도관 시스템 | 700 × 700 × 1000mm 배기가스 도로를 3개로 구성하고, 90° 팔꿈치 1개, 45° 팔꿈치 1개 |
| 전체 전력 | 14 KW |
| 포함된 문서 | 유지보수 설명서, 전기 배선 다이어그램, 적합성 인증서, 포장 목록, 3D 레이아웃 도면 |
| 언급 및 보증 | 1. 장비 보증은 1 년입니다. 공급 업체는 이 기간 동안 품질 문제에 대해 무료 서비스를 제공합니다. 유료 서비스는 보증 기간이 만료된 후 사용할 수 있습니다. |
| 2사용용품 (광관, 필터) 및 인위적 손상은 보증에서 제외됩니다. | |
오늘 연락 하십시오무거운 장비의 코팅 프로세스를 최적화 할 준비가 되셨습니까?
연락처팀, 해외 마케팅 & 판매 관리자, 귀하의 사용자 지정 스프레이 부스 요구 사항을 논의하고 기술적 상담을 보장합니다.
