| MOQ: | 1 |
| 가격: | USD2000-USD10000/SET |
| 표준 포장: | 일반 필름과 상자와 함께 |
| 배송 기간: | 입금 후 15 일 |
| 결제수단: | 티/티 |
| 공급능력: | 500 세트/월 |

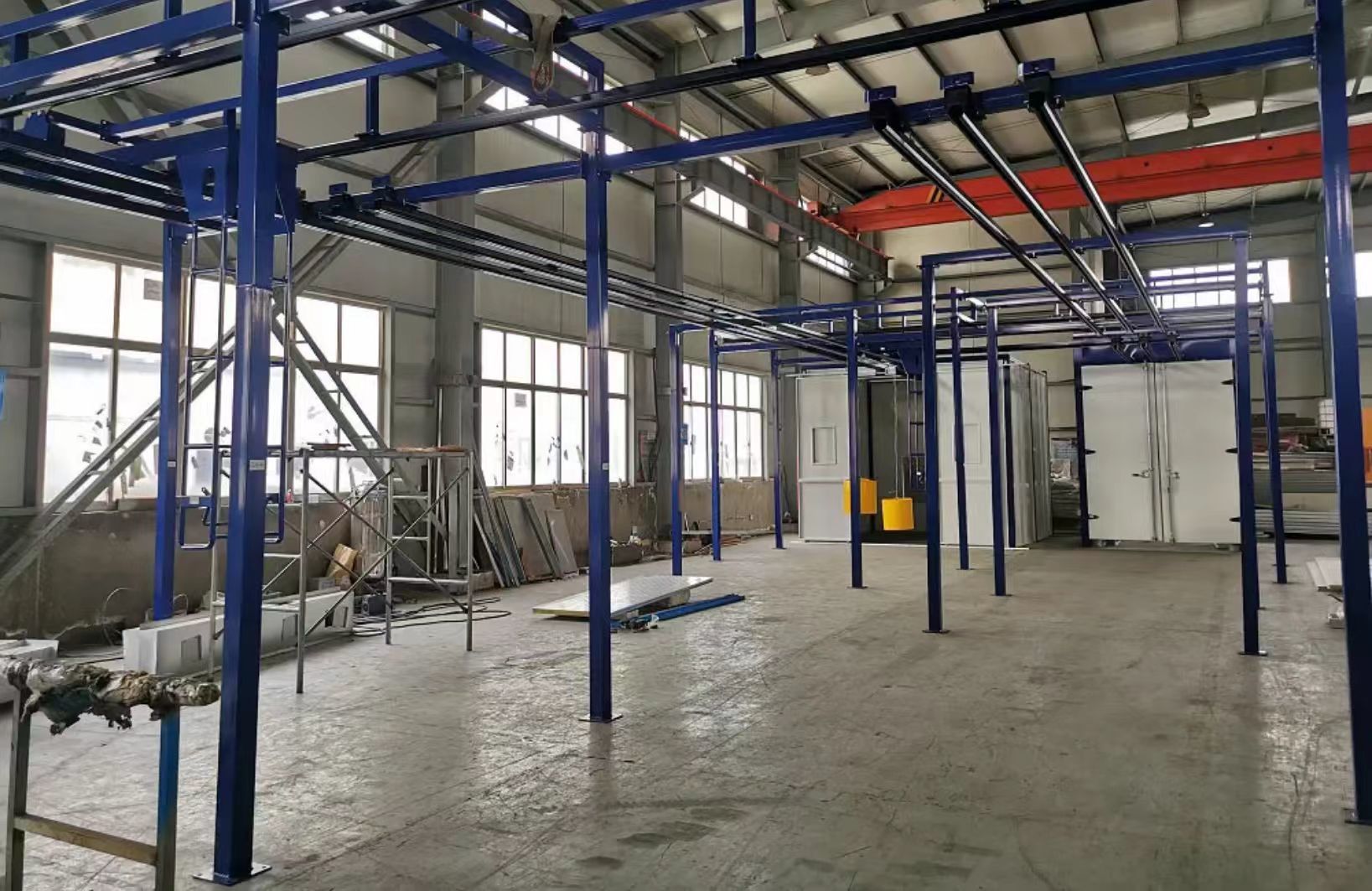

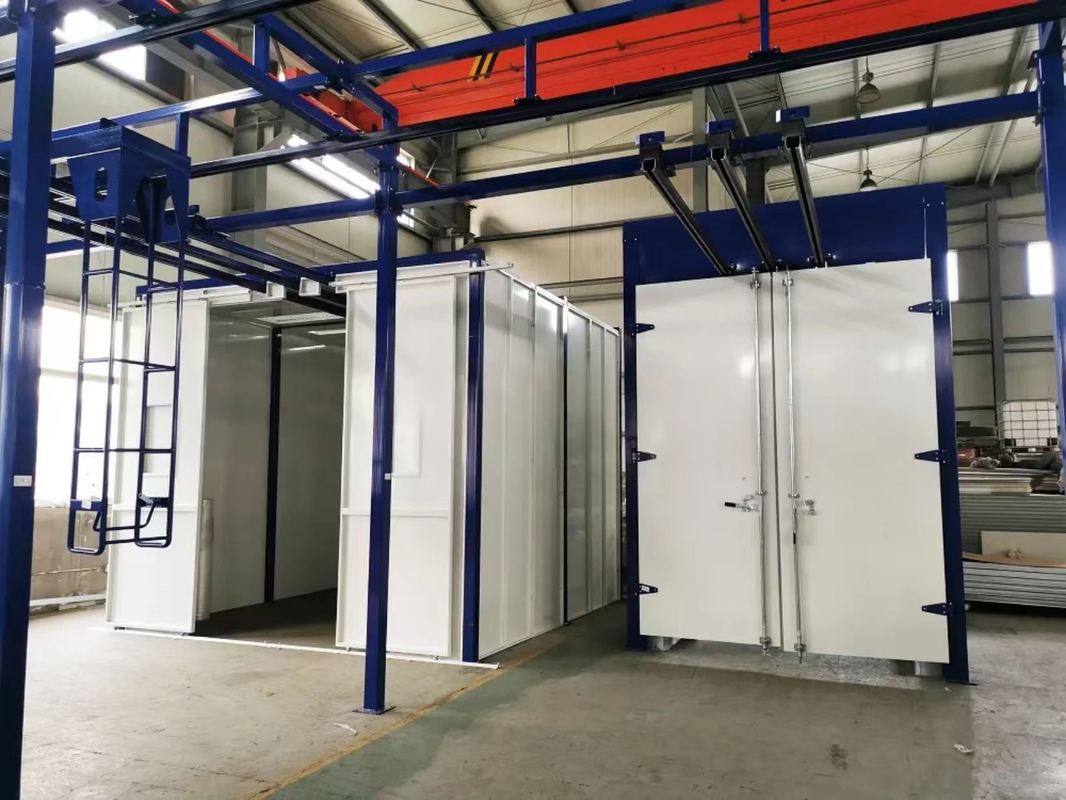

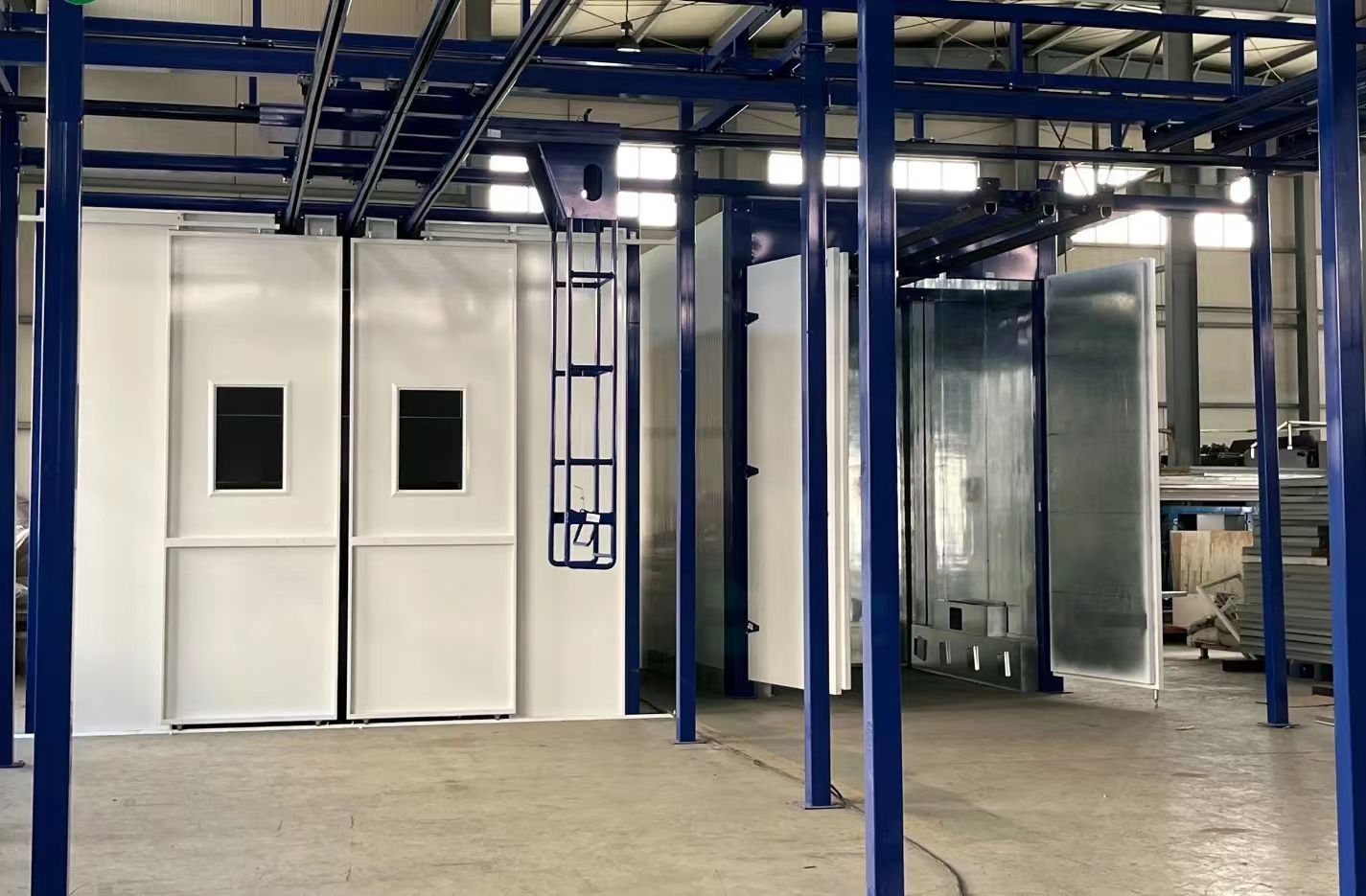

완전 턴키 자동 오버헤드 컨베이어 분체 도장 라인 (터널 오븐 및 사이클론 회수 시스템 포함)
개요

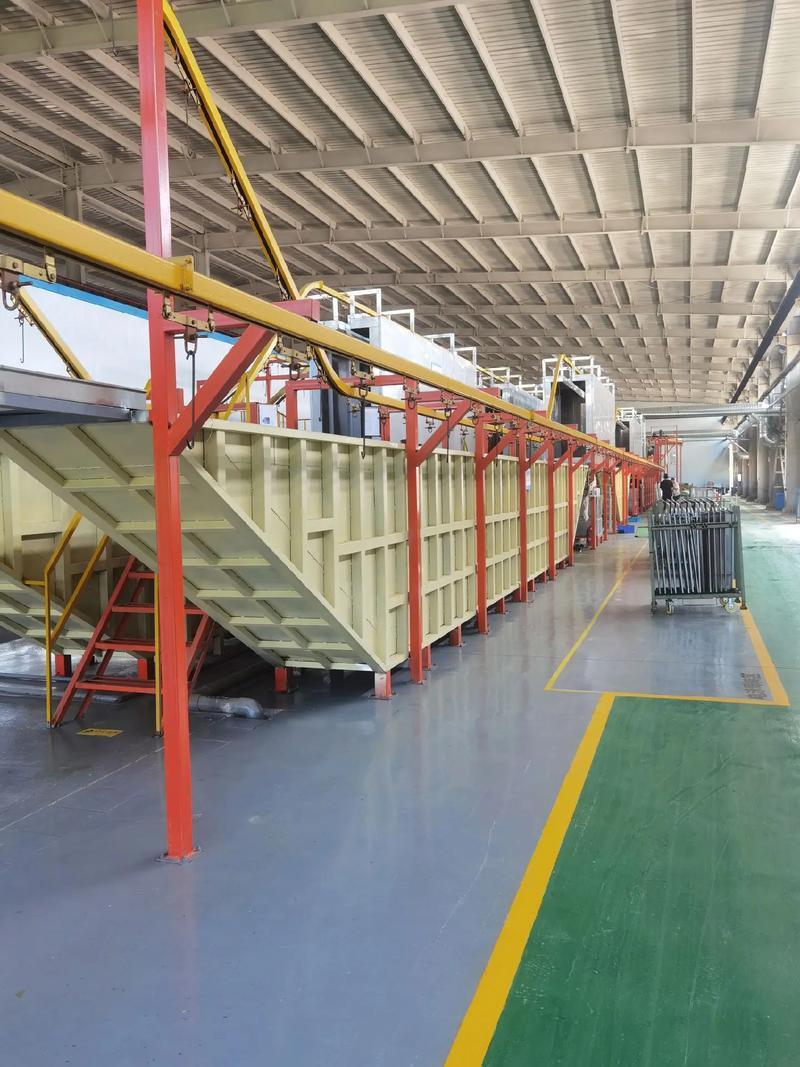

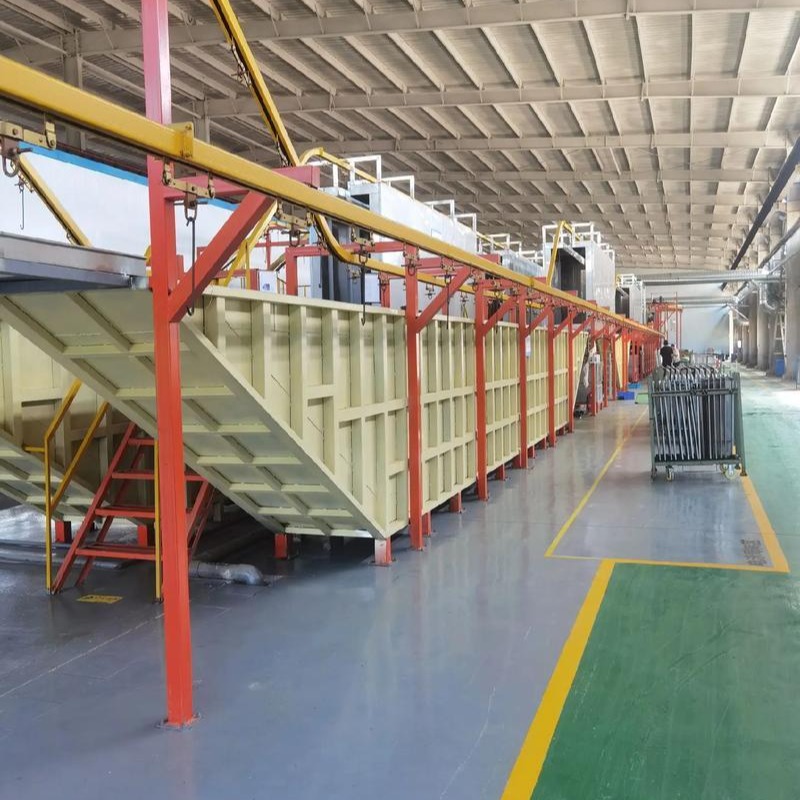

CoatTech 자동 컨베이어 라인은 대량 생산을 위한 당사의 주력 솔루션입니다. 이 폐쇄 루프 시스템은 전처리, 습기 건조, 정전 분체 도포 및 열 경화를 완벽하게 통합합니다. 다용성을 위해 설계되었으며, 조명/전자 제품과 같은 경량 부품부터 농업 기계와 같은 중공업 부품까지 특정 구성으로 최대 처리량과 일관된 마감을 보장합니다.
핵심 기능
연속 생산 흐름: QXG-시리즈 서스펜션 체인 컨베이어는 수동 작업을 제거하고 배치 시스템에 비해 생산량을 300% 증가시킵니다.
고급 제어 아키텍처: 중앙 집중식 PLC (HMI) 제어와 VFD 속도 동기화는 라인 막힘을 방지하고 균일한 코팅 두께를 보장합니다.
빠른 색상 전환: 당사의 모노-사이클론 회수 시스템은 98%의 분말 회수율과 15분 이내의 색상 전환을 가능하게 합니다.
에너지 효율적인 경화: 터널 오븐은 "공기 순환" 열 차단 설계를 사용하여 열 손실을 방지하고 연료 소비를 최대 25%까지 줄입니다.
기술 사양 시트
| 매개변수 | 시리즈 A: 컴팩트 라인 (경량) | 시리즈 B: 표준 라인 (일반 산업) | 시리즈 C: 중장비 (농업/자동차 부품) |
| 카탈로그 코드 | CT-PCL-100 | CT-PCL-200 | CT-PCL-300 |
| 컨베이어 체인 | QXG-150 (행거당 30kg) | QXG-200/250 (행거당 50kg) | XT-348 / XT-458 단조 체인 |
| 최대 작업물 중량 | 10kg - 30kg | 30kg - 80kg | 100kg - 500kg+ |
| 라인 속도 | 0.5 - 2.5 m/min | 1.0 - 5.0 m/min (VFD) | 0.5 - 3.0 m/min (고토크) |
| 분체 부스 | 카트리지 필터 타입 | 모노-사이클론 + 애프터 필터 | 매직 센터 / 멀티-사이클론 |
| 스프레이 건 구성 | 수동 스테이션 2개 | 왕복 장치 + 자동 건 8개 | 왕복 장치 + 자동 건 12-16개 |
| 오븐 타입 | 브릿지 오븐 (열 차단) | 터널 또는 브릿지 타입 | 멀티패스 카멜백 |
| 가열원 | 전기 IR / LPG | 천연 가스 / 디젤 | 천연 가스 / 바이오매스 |
| 일반적인 생산량 | 500 - 1000개/교대 | 2000 - 5000개/교대 | 톤수/표면적 기준 |
비디오
비디오
비디오
비디오
비디오
비디오
|
|
