| MOQ: | 1 |
| 가격: | USD2000-USD10000/SET |
| 표준 포장: | 일반 필름과 상자와 함께 |
| 배송 기간: | 입금 후 15 일 |
| 결제수단: | 티/티 |
| 공급능력: | 500 세트/월 |

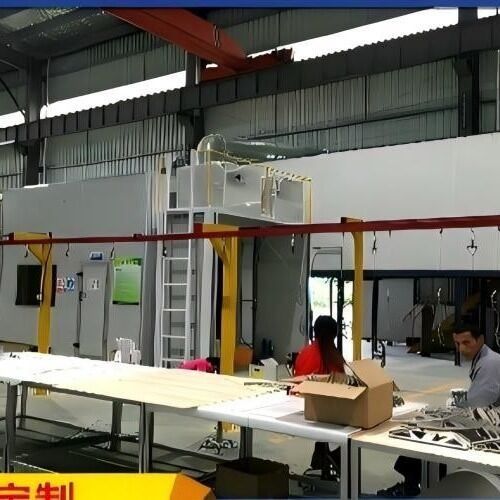

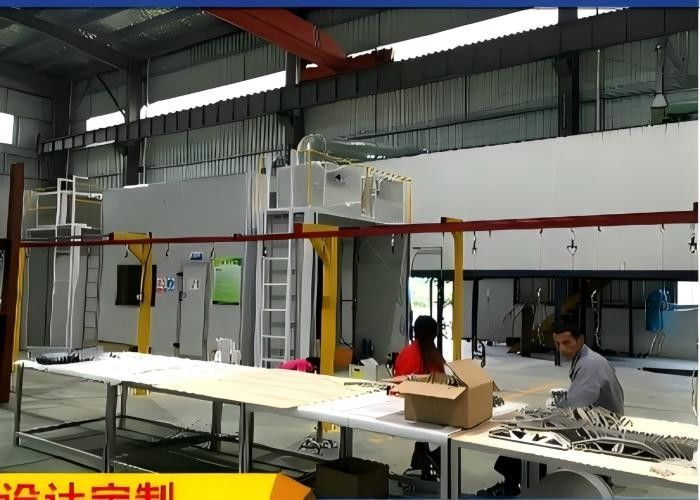

사이클론 회수 및 경화 터널이 있는 전 자동 오버헤드 컨베이어 분체 도장 라인
개요
CoatTech 전 자동 오버헤드 컨베이어 라인은 고효율 대량 생산을 위해 설계된 턴키 솔루션입니다. 이 폐쇄 루프 시스템은 자동 전처리, 수분 건조, 정전 분체 도포 및 고온 경화를 완벽하게 통합합니다. 운송 및 코팅 공정을 자동화함으로써 이 라인은 인건비를 크게 절감하는 동시에 모든 작업물에 균일하고 고품질의 마감을 보장합니다.
핵심 기능

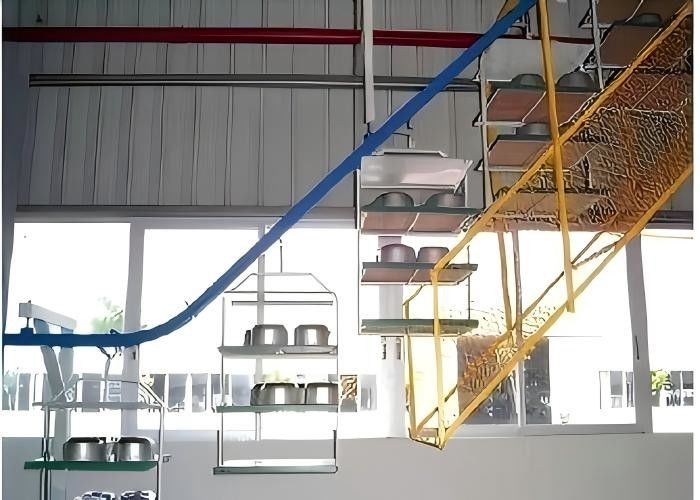

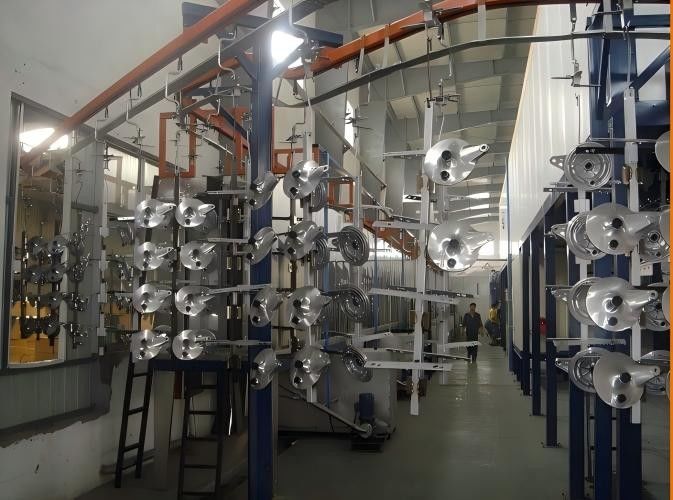

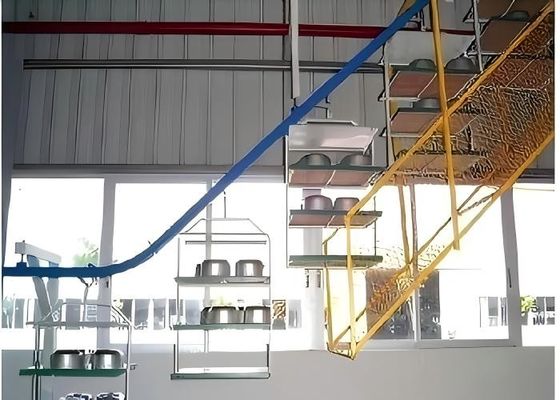

연속 작업 흐름: QXG-시리즈 서스펜션 체인 컨베이어는 지속적으로 작동하여 생산 병목 현상 없이 대량 처리가 가능합니다.
스마트 자동화: 가변 주파수 드라이브(VFD)가 장착된 중앙 PLC 터치 스크린(HMI)으로 제어되어 정밀한 속도 조절(0-5m/min)이 가능합니다.
빠른 색상 변경: 98% 이상의 분체 회수율을 달성하고 15분 이내에 색상 변경이 가능한 모노-사이클론 + 애프터 필터 회수 시스템을 갖추고 있습니다.
에너지 절약 설계: 경화 오븐은 열 효율을 극대화하기 위해 "공기 순환" 가열 방식과 고밀도 암면 단열재를 사용합니다.
기술 사양 표 (일반 라인 구성):
| 매개변수 | 경제형 시리즈 (시작용) | 고성능 시리즈 (대량 생산용) | 맞춤형 옵션 |
| 컨베이어 모델 | QXG-150 (최대 하중 30kg/행거) | QXG-250 (최대 하중 50-80kg/행거) | 중장비 I-빔 / 파워 & 프리 |
| 라인 속도 | 0.5 - 2.5 미터/분 (조절 가능) | 1.0 - 5.0 미터/분 (VFD 제어) | 고속 / 스텝 인덱스 |
| 분체 회수 | 카트리지 필터 회수 (95%) | 모노-사이클론 + 애프터 필터 (98% 이상) | 멀티 사이클론 / 매직 센터 |
| 색상 변경 시간 | 약 30 - 45분 | 약 10 - 15분 | 10분 미만 (빠른 색상 변경) |
| 스프레이 건 | 수동 스프레이 스테이션 (2-4대) | 자동 왕복 장치 + 4-12대 자동 건 | Wagner / Gema / Nordson 통합 |
| 전처리 | 오프라인 / 수동 담금 탱크 | 온라인 자동 스프레이 (3-5단계) | 스테인리스 스틸 터널 / 실란 |
| 경화 오븐 | 브릿지 타입 (열 차단) | 브릿지 또는 터널 타입 | IR 부스터 예열 |
| 가열원 | 전기 / LPG | 천연 가스 / 디젤 | 적외선 / 바이오매스 |
| 제어 시스템 | 아날로그 패널 | PLC + 터치 스크린 (HMI) | 원격 모니터링 / SCADA |
