| MOQ: | 1 |
| 가격: | USD2000-USD10000/SET |
| 표준 포장: | 일반 필름과 상자와 함께 |
| 배송 기간: | 입금 후 15 일 |
| 결제수단: | 티/티 |
| 공급능력: | 500 세트/월 |
개요

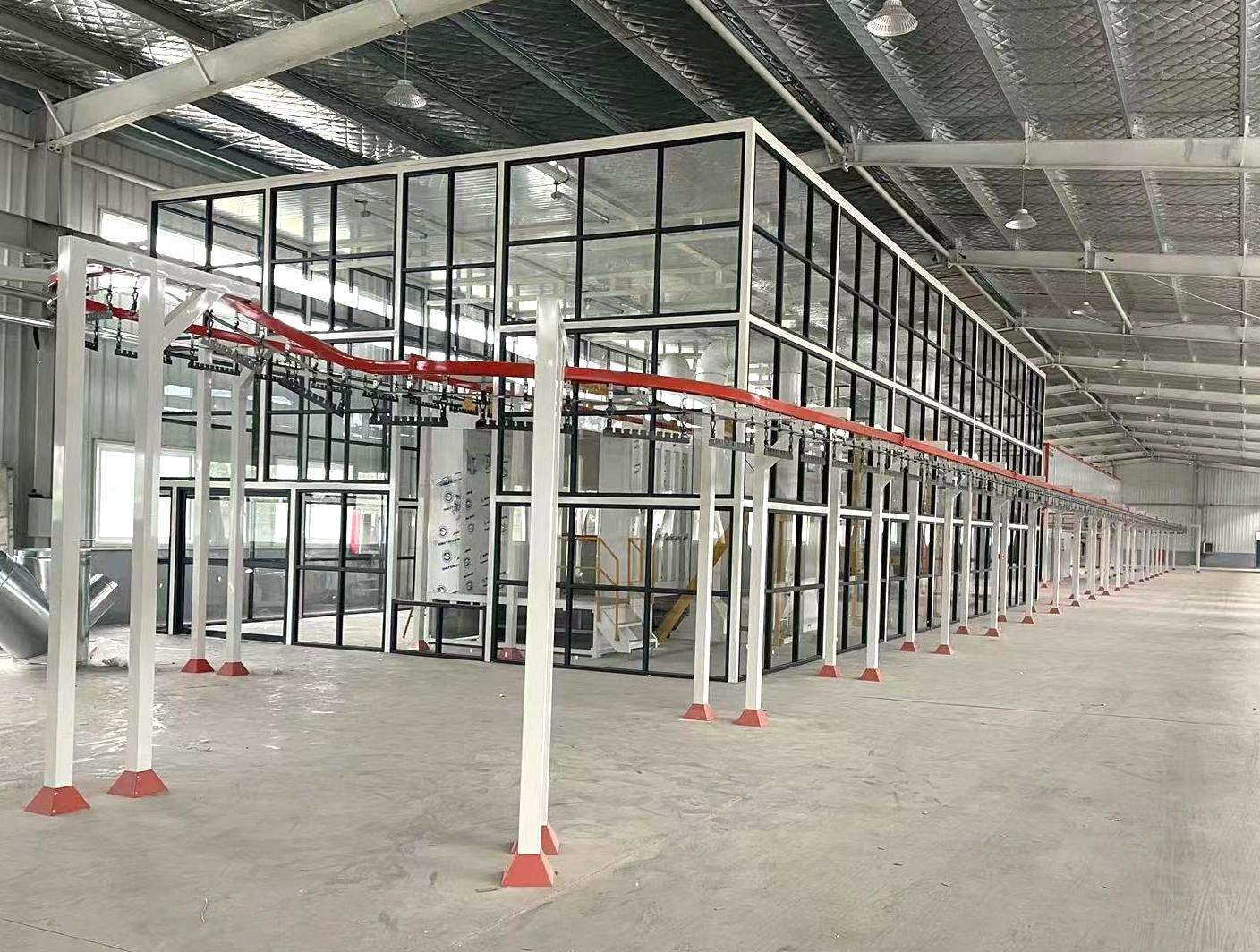

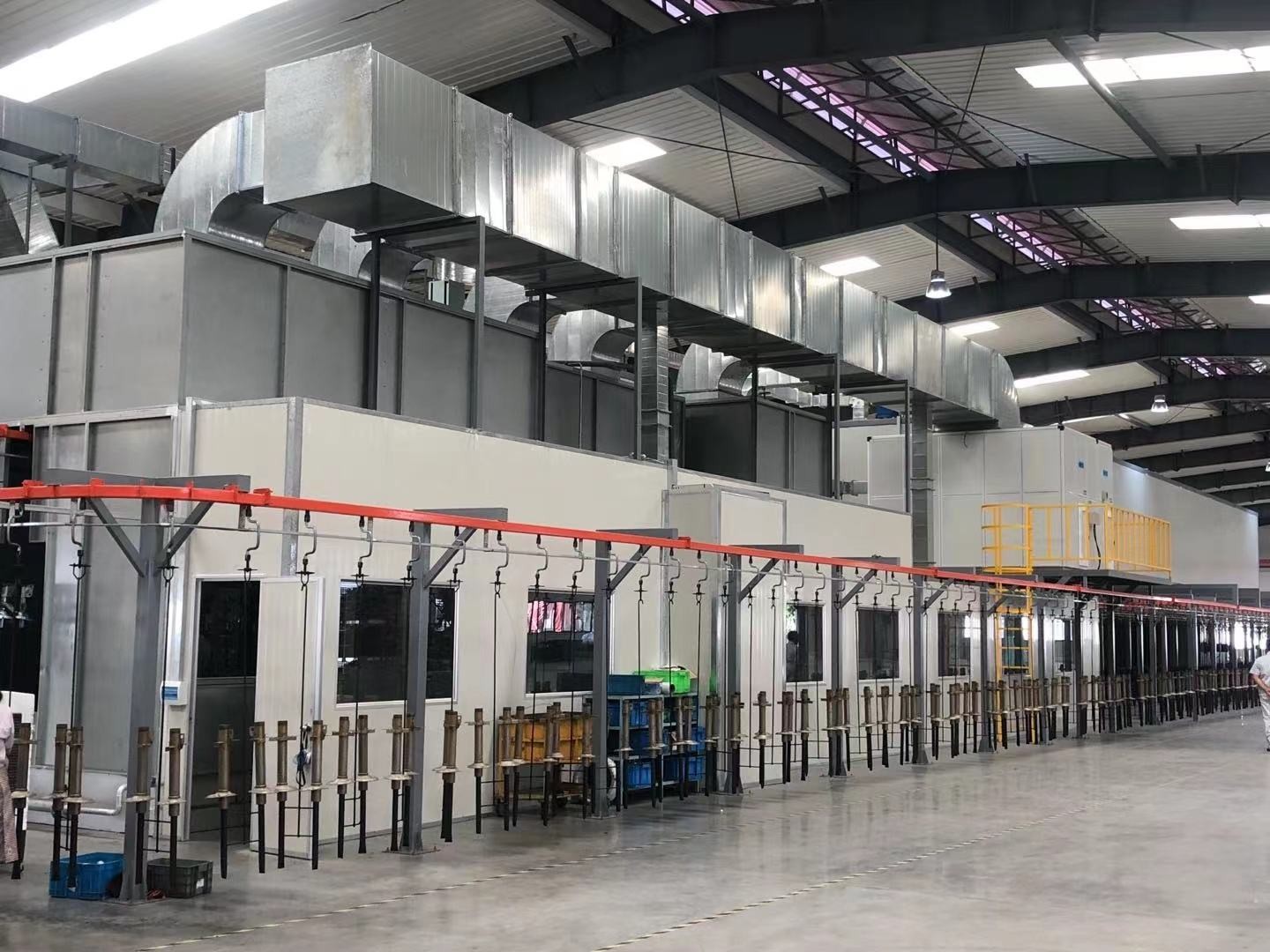

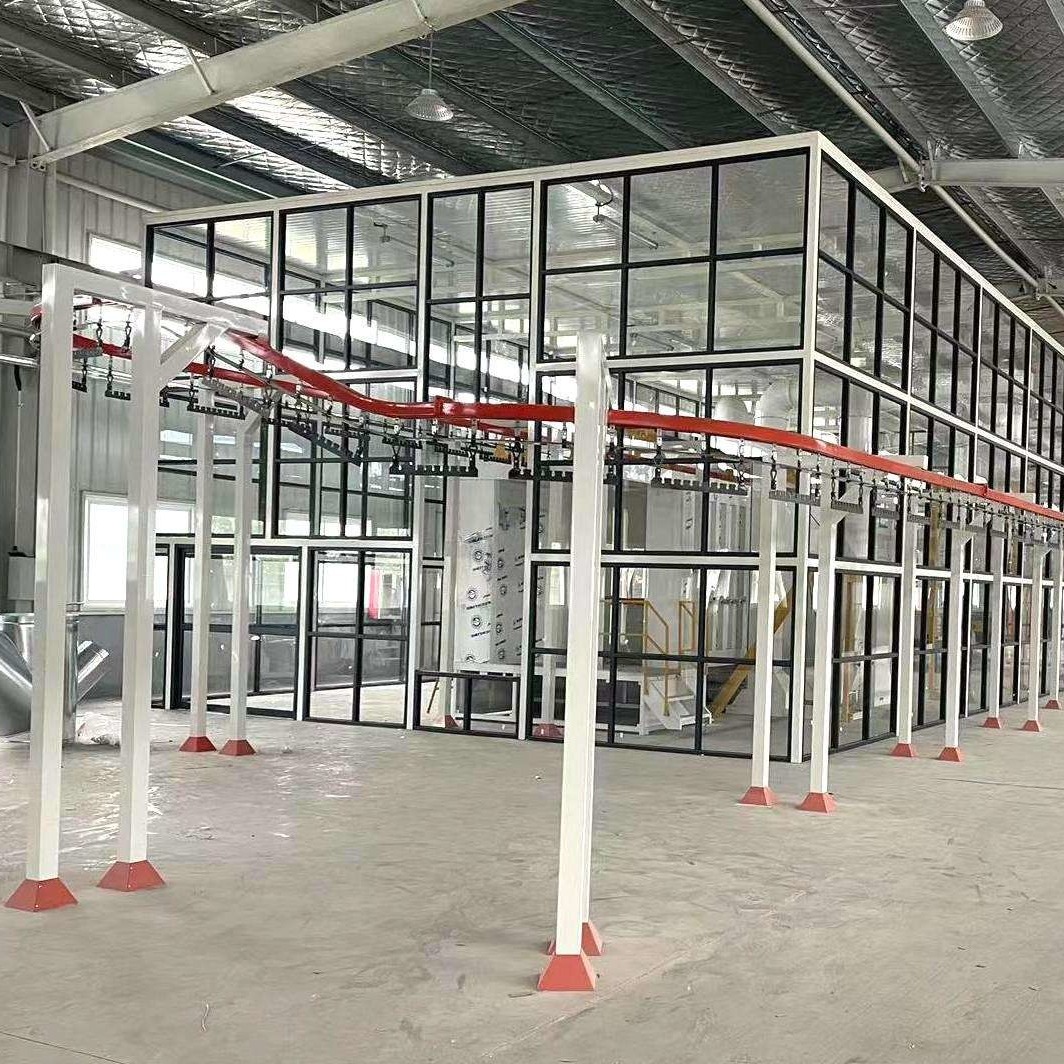

CoatTech 전동식 오버헤드 컨베이어 라인은 대량 생산을 위해 설계된 폐쇄 루프 시스템입니다. 이 시스템은 표면 처리, 습기 건조, 분체 도장 및 고온 경화를 단일 연속 공정으로 통합합니다. 수동 취급을 제거하고 처리량을 극대화하며 복잡한 작업물의 일관된 코팅 품질을 보장합니다.
핵심 기능

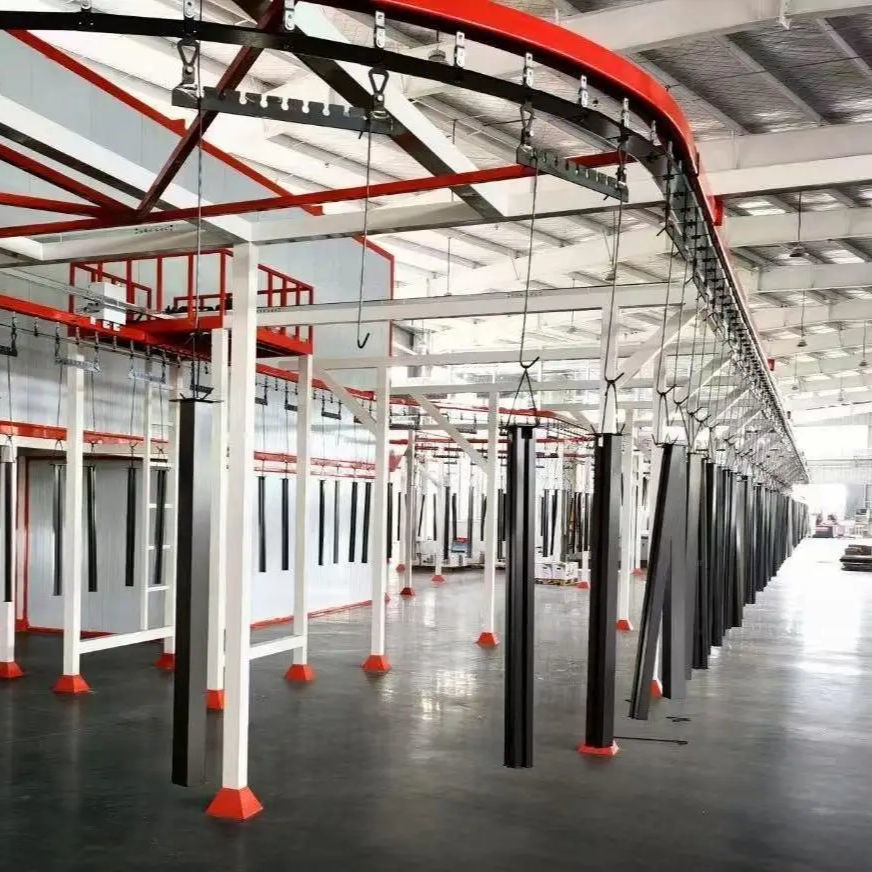

연속 생산: QXG-시리즈 서스펜션 체인 컨베이어는 연속적으로 작동하여 라인을 멈추지 않고 원활한 로딩 및 언로딩을 가능하게 합니다.
지능형 제어: 중앙 PLC 터치 스크린(Siemens/Mitsubishi)과 VFD 속도 제어(0-5m/min 조절 가능)를 통해 작동합니다.
고효율 회수: 모노 사이클론 + 애프터 필터 회수 시스템을 갖추고 있어 분체 회수율이 98%+에 달하며 15분 이내에 색상 변경이 가능합니다.
에너지 효율: 경화 터널은 독특한 "공기 순환" 설계와 고밀도 암면 단열재를 사용하여 열 손실을 최소화합니다.
기술 사양 표 (일반적인 라인 구성):
| 매개변수 | 경제형 시리즈 (시작) | 고성능 시리즈 (대량) | 맞춤형 옵션 |
| 컨베이어 모델 | QXG-150 (최대 하중 30kg/행거) | QXG-250 (최대 하중 50-80kg/행거) | 중장비 I-빔 / 파워 & 프리 |
| 라인 속도 | 0.5 - 2.5 미터/분 (조절 가능) | 1.0 - 5.0 미터/분 (VFD 제어) | 고속 / 스텝 인덱스 |
| 분체 회수 | 카트리지 필터 회수 (95%) | 모노 사이클론 + 애프터 필터 (98%+) | 멀티 사이클론 / 매직 센터 |
| 색상 변경 시간 | 약 30 - 45분 | 약 10 - 15분 | 10분 미만 (빠른 색상 변경) |
| 스프레이 건 | 수동 스프레이 스테이션 (2-4개) | 자동 왕복 장치 + 4-12개 자동 건 | Wagner / Gema / Nordson 통합 |
| 전처리 | 오프라인 / 수동 담금 탱크 | 온라인 자동 스프레이 (3-5단계) | 스테인리스 스틸 터널 / 실란 |
| 경화 오븐 | 브릿지 타입 (열 차단) | 브릿지 또는 터널 타입 | IR 부스터 예열 |
| 가열원 | 전기 / LPG | 천연 가스 / 디젤 | 적외선 / 바이오매스 |
| 제어 시스템 | 아날로그 패널 | PLC + 터치 스크린 (HMI) | 원격 모니터링 / SCADA |
