| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | CoatTech |
| 인증: | CE |
| 모델 번호: | B부스-13 |
| 최소 주문 수량: | 1 |
| 가격: | USD5000-USD10000/SET |
| 포장 세부 사항: | 일반 필름과 상자와 함께 |
| 배달 시간: | 입금 후 15 일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 30 세트/월 |
| 전원 공급 장치 :: | 380V/50Hz/3PH 또는 기타 옵션 | 에너지 사용 :: | 디젤, 가스, 증기, 전기 또는 기타 옵션 |
|---|---|---|---|
| 메인 문 :: | 접이식 스타일 또는 전기 롤링 스타일 | 애플리케이션:: | 버스/트럭 또는 기타 금속 제품 |
| 에너지 원 :: | 물, 전기, 가스 | 코팅: | 10-50UM |
| 소음 수준: | ≤80dB | 재료: | 강철 |
| 용법: | 자동차 도장, 가구 도장, 산업용 도장 | 난방 시스템: | Riello 브랜드 버너 |
| 강조하다: | 럭셔리 자동차 페인트 스프레이 부스,큰 유리 게이트 스프레이 부스,자동차 페인트 룸 보증 |
||

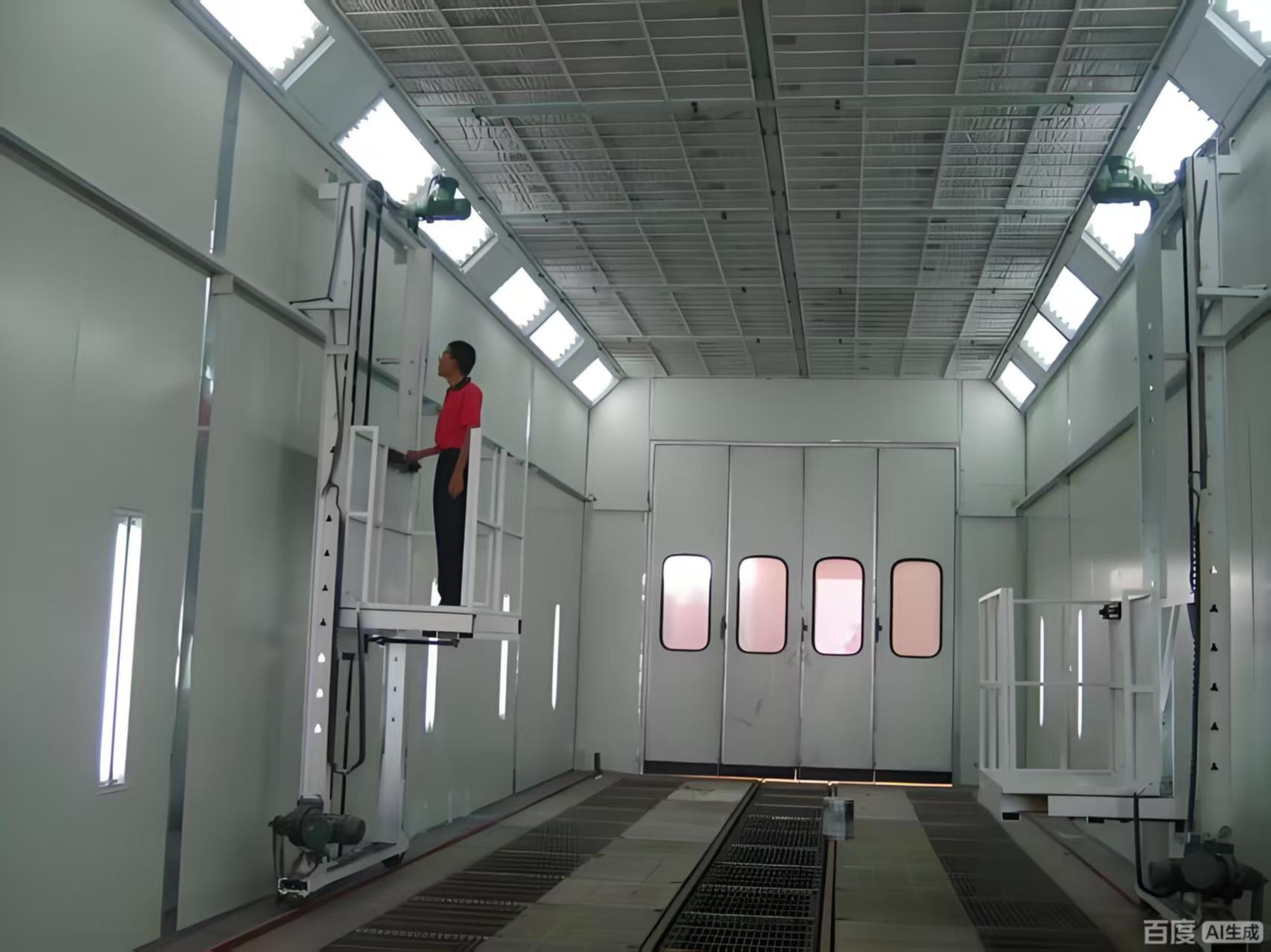

럭셔리 스프레이 부스 자동차 페인트 부스 대형 유리 게이트 자동차 페인트룸
스프레이 상자의 공기 공급 및 배기가스 시스템은 1000 x 1000 x 1000mm의 네 개의 섹션을 포함
직선 공기관, 1000 x 1000mm 90° 팔꿈치의 한 부분, 1000 x 1000mm 45° 팔꿈치의 한 부분.
이 다재다능한 파이프라인 시스템은 효율적이고 유연한 공기 흐름 관리를 보장하며 다양한 운영 필요에 적응합니다.
견고한 설계는 효율적인 환기와 배기가스를 지원하며 스프레이 부하 내에서 깨끗하고 통제 된 환경을 유지합니다.
|
안쪽 차원 |
15000 × 5000 × 5000 mm (L × W × H) |
|
외관 차원 |
15130 × 6890 × 5600 mm (L × W × H) |
| 지하 | 바닥 양쪽에 30x4 평평 철 + ¥8 회전 철 바닥 격자 (24 조각) 의 2 줄이 있습니다 (선택성 측면 벽 배기가스) |
| 정문 | 문 크기: 4000 × 4600mm (W × H), 금속 접힌 문, 4 개의 문 잎, 정사각형 온화 유리 창문, 채우기: EPS.그리고 게이트는 전기 롤링 셔터로 장착될 수 있습니다.) |
| 작동 문 |
2 세트, 작동 문 크기: 800 × 2000mm (W × H), 압력 잠금 및 유리 관측 창 |
| 벽 패널 |
EPS 벽 패널, 효과적 폭 1150mm, 전체 두께 70mm, 색상의 강철 판 두께: 0.426mm, 흰색, 양쪽에 밀폐 된 강철 가장자리 (암털, PU 선택) |
| 지붕 |
EPS 벽 패널, 효과적 폭 1150mm, 전체 두께 50mm, 색상의 강철 판 두께: 0.426mm, 흰색, 양쪽에 밀폐 된 강철 가장자리 (암털, PU 선택) |
| 조명 |
상단 조명: 20 그룹 × 4 pcs = 80 pcs 18W 램프 허리 조명: 22 그룹 × 4 PC = 88 PC 18W 램프 튜브, LED 램프 튜브, 폭발 방지 조명 상자 조명력 ≥1000Lux |
|
항공 부대 설치 |
측면에서 공기 입구, 뒷쪽에서 배기가스, 정사각형 튜브 용접 + 알루미늄 티 프레임, 흰색 페인트, 고강도 기계 제작 20mm 두꺼운 바위 솜 보드 마스크 |
|
메이크업 에어 유닛 (2 그룹) |
각 그룹은 2 개의 외부 로터 듀얼 입구 원심류 팬, 단일 모터 전력: 7.5KW; 총 흐름: 40000m3 / h, 무부하 바람 속도: 0.25m / s; 공기 공급 공기 조절 덤퍼,시뮬레이션 시작. |
|
피곤해 에어 유닛 (2 그룹) |
각 그룹은 1 개의 이중 입구 원심방향기, 롤리 드라이브, 단일 모터 전력: 11KW; 총 흐름: 4000m3 / h, 무부하 바람 속도: 0.25m / s; 배기가스 수동 조정 덤퍼. |
|
난방 시스템 2 세트) |
각 그룹은 Riello RG5S 디젤 연동기로 장착되어 있습니다. 최대 열출력 26,000KW; 304 스테인레스 스틸 열 교환 오븐으로 장착; 온도 상승 페인팅: 20°C (스프레이 상태에서 0°C에서 20°C); 베이킹 페인팅:10-15 분 (20 °C에서 60 °C까지) 페인트 상태(자연가스 난방, 전기 난방 튜브 난방 및 적외선 베이킹 램프 난방을 선택할 수 있습니다.) |
|
필터링 시스템 |
1공기 공급 원 필터 면: EN 779 수준: G3 2 하위 고효율 필터링: 전체 깊이 3차원 비스코스; EN799 수준: F5, 3 유리섬유 염색에 저항하는 면화 담요 필터레이션: EN 779 레벨: G3 4활성 탄소 입자 필터레이션: 배기 가스에 벤젠과 질소를 흡수 |
| 전자 제어 시스템 | 스프레이 페인팅, 난방 스프레이 페인팅, 베이킹 페인팅, 건조 시간 설정, 조명 스위치, 고장 표시등, 온도 조절기, 전원 스위치, 비상 정지 스위치, 타이머,온도 제한기, 암페르미터, 볼트미터, 압력 측정기, 압력 경보 |
|
파이프 라인 시스템
|
각 공기 공급 및 배기가스 그룹은 10 00 x 10 00 x 1000mm 직선 공기 유관의 4개의 섹션, 10 00 x 10 00mm 90° 팔꿈치의 1개의 섹션 및 10 00 x 10 00mm 45° 팔꿈치의 1개의 섹션으로 장착된다. |
| 전체 전력 | 56KW |
대형 자동차 스프레이 상자는 최고 수준의 기술 사양으로 다양한 요구를 충족하도록 설계되었습니다
그리고 적응가능한 특징들. 내부 차원은 6900 × 3900 × 2650 mm (L × W × H),
외부는 7000 × 5350 × 3400 mm (L × W × H) 를 측정합니다.
전진 판 구부러진 호딩을 특징으로, 정사각형 튜브와 바닥 그릴에 의해 지원, 전반적인 부하를 보장
2.4T의 용량, 필요에 따라 조절할 수 있습니다.
주요 정문, 3000 × 2600mm (W × H), EPS 채우기와 정사각형 온화 유리 창문과 세 개의 잎이 있습니다.
추가로 작동하는 800×2000mm (W×H) 크기의 문에는 압력 잠금과 전망 창문이 있습니다.
부스 의 EPS 벽 패널 과 가루화 된 엽지 지붕 은 선택적 인 재료 로도 견고 한 단열 을 제공한다.
조명 시스템은 32 상위 및 16 허리 LED 램프로 1000Lux 이상을 제공합니다. 공기 단위는 효율적으로 관리
릴로 RG5S 가연기로 최적의 난방을 보장합니다.
청결한 작업 환경, 전자 제어 시스템은 정확한 운영 통제를 제공합니다. 전체 전력
요구 사항은 17kW입니다.
