| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | CoatTech |
| 인증: | CE |
| 모델 번호: | B부스-13 |
| 최소 주문 수량: | 1 |
| 가격: | USD5000-USD10000/SET |
| 포장 세부 사항: | 일반 필름과 상자와 함께 |
| 배달 시간: | 입금 후 15 일 |
| 지불 조건: | 티/티 |
| 공급 능력: | 30 세트/월 |
| 이름: | 대형 스프레이 부스 | 전원 공급 장치 :: | 380V/50Hz/3PH 또는 기타 옵션 |
|---|---|---|---|
| 에너지 사용 :: | 디젤, 가스, 증기, 전기 또는 기타 옵션 | 메인 문 :: | 접이식 스타일 또는 전기 롤링 스타일 |
| 모터:: | 중국 브랜드 또는 수입 브랜드 | 제어 시스템 :: | 스위치 스타일 또는 PLC 터치 스크린 컨트롤 |
| 벽:: | 금속 쉘, EPS, 옵션을위한 PU의 바위 울 | 색상:: | 흰색 또는 기타 옵션 |
| 애플리케이션:: | 버스/트럭 또는 기타 금속 제품 | 에너지 원 :: | 물, 전기, 가스 |
| 코팅: | 10-50UM | 치수 :: | 요구대로 |
| 소음 수준: | ≤80dB | 크기: | 큰 |
| 재료: | 강철 | 용법: | 자동차 도장, 가구 도장, 산업용 도장 |
| 색상: | 화이트/맞춤형 | 필터 시스템: | 천장 필터, 유리 섬유 필터, 활성탄 필터 |
| 문 유형: | 롤업도어/맞춤형 | 제품 유형: | 스프레이 부스 |
| 조명: | 주도의 | 난방 시스템: | Riello 브랜드 버너 |
| 공기 흐름: | 25000m3/h/맞춤형 | 제어 시스템: | plc 제어판 |
| 힘: | 18.5KW/맞춤형 | 전압: | 3*380V 1*220V |
| 강조하다: | 전동 롤링 스프레이 부스,맞춤형 자동 스프레이 부스,대형 자동 스프레이 부스 |
||

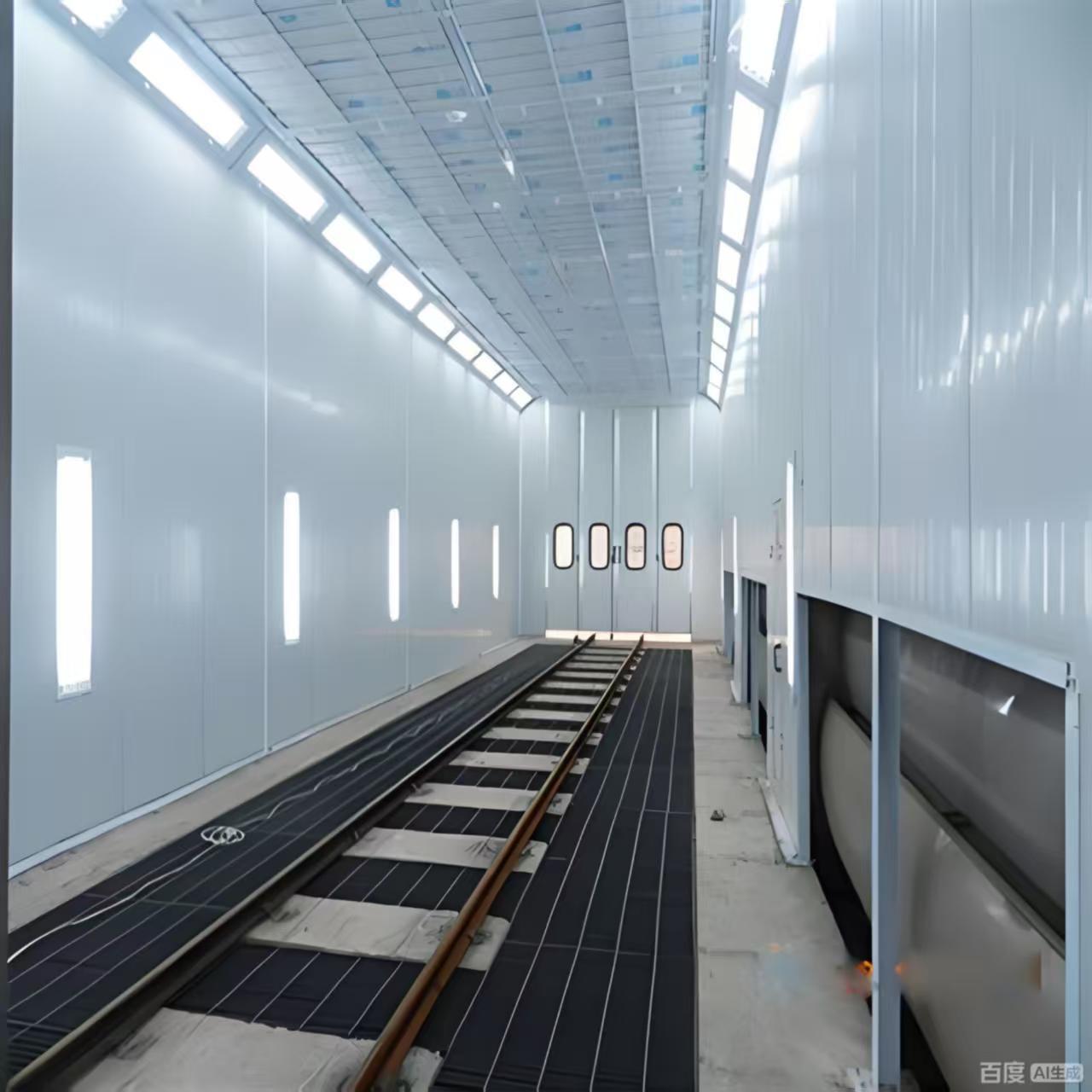

전동 롤링 스타일 대형 스프레이 부스 맞춤형 자동 스프레이 부스
스프레이 부스의 공기 공급 및 배기 시스템에는 1000 x 1000 x 1000mm의 4개 섹션
직선 공기 덕트, 1000 x 1000mm 90° 엘보우 1개 섹션, 1000 x 1000mm 45° 엘보우 1개 섹션이 포함됩니다.
이 다용도 파이프라인 시스템은 효율적이고 유연한 기류 관리를 보장하여 다양한 작동 요구 사항에 적응합니다.
견고한 디자인은 효과적인 환기 및 배기를 지원하여 스프레이 부스 내부에 깨끗하고 제어된 환경을 유지합니다.
|
내부 치수 |
15000 × 5000 × 5000 mm (L × W × H) |
|
외부 치수 |
15130 × 6890 × 5600 mm (L×W×H) |
| 지하실 | 지면 양쪽에 30x4 평철 + ⌀8 꼬인 강철 바닥 격자(24개) 2열이 있습니다(선택 사양 측벽 배기) |
| 정문 | 문 크기: 4000 × 4600mm (W×H), 판금 굽힘 도어, 4개의 도어 리프, 사각 강화 유리 창, 충전재: EPS. (충전재는 조정 가능하며, 게이트에는 전동 롤링 셔터가 장착될 수 있습니다) |
| 작업 도어 |
2세트, 작업 도어 크기: 800×2000mm (W×H), 장착 압력 잠금 장치 및 유리 관찰 창 |
| 벽 패널 |
EPS 벽 패널, 유효 폭 1150mm, 총 두께 70mm, 컬러 강판 두께: 0.426mm, 흰색, 양쪽에 강철 가장자리 밀봉; ( Rock wool, PU 선택 사항 ) |
| 지붕 |
EPS 벽 패널, 유효 폭 1150mm, 총 두께 50mm, 컬러 강판 두께: 0.426mm, 흰색, 양쪽에 강철 가장자리 밀봉; ( Rock wool, PU 선택 사항 ) |
| 조명 |
상단 조명: 20 그룹 × 4개 = 80개 18W 램프 허리 조명: 22 그룹 × 4개 = 88개 18W 램프 튜브, LED 램프 튜브, 방폭 라이트 박스 조명 ≥1000Lux |
|
공기 장치 설치 |
측면에서 공기 흡입, 후면에서 배기, 사각 튜브 용접 + 알루미늄 티 프레임, 흰색 페인트, 고강도 기계 제작 20mm 두께의 암면 보드 마스크 |
|
메이크업 공기 장치 (2 그룹) |
각 그룹에는 2개의 외부 로터 이중 흡입 원심 팬이 장착되어 있으며, 단일 모터 전력: 7.5KW; 총 유량: 40000m3 /h, 무부하 풍속: 0.25m/s; 공기 공급 공압 조정 댐퍼, 사이클 시작 공압 댐퍼. |
|
배기 공기 장치 (2 그룹) |
각 그룹에는 1개의 이중 흡입 원심 팬, 풀리 구동, 단일 모터 전력: 11KW; 총 유량: 4000m3 /h, 무부하 풍속: 0.25m/s; 배기 수동 조정 댐퍼. |
|
난방 시스템 (2 세트) |
각 그룹에는 Riello RG5S 디젤 버너가 장착되어 있으며, 최대 열 출력 26,000KW; 304 스테인리스 스틸 열교환로 장착; 온도 상승 페인팅: 20°C(0°C에서 20°C까지 스프레이 상태); 베이킹 페인트: 10-15분(20°에서 60°C) 페인트 상태. (천연 가스 난방, 전기 난방 튜브 난방 및 적외선 베이킹 램프 난방을 선택할 수 있습니다) |
|
필터링 시스템 |
1공기 공급 1차 필터 면: EN 779 레벨: G3 2 서브 고효율 여과: 전체 깊이 3차원 점성; EN799 레벨: F5, 3 유리 섬유 페인트 저항 면 담요 여과: EN 779 레벨: G3; 4. 활성탄 입자 여과: 배기 가스에서 벤젠 및 자일렌 흡착 |
| 전자 제어 시스템 | 스프레이 페인팅, 가열 스프레이 페인팅, 베이킹 페인트, 건조 시간 설정, 조명 스위치, 고장 표시등, 온도 조절기, 전원 스위치, 비상 정지 스위치, 타이머, 온도 제한기, 전류계, 전압계, 압력 게이지, 압력 경보 |
|
파이프라인 시스템
|
각 그룹의 공기 공급 및 배기에는 10 00 x 10 00 x 1000mm 직선 공기 덕트 4개 섹션, 10 00 x 10 00mm 90° 엘보우 1개 섹션, 10 00 x 10 00mm 45° 엘보우 1개 섹션이 장착되어 있습니다. |
| 총 전력 | 56KW |
대형 자동차 스프레이 부스는 최고 수준의 기술 사양과
적응 가능한 기능을 통해 다양한 요구 사항을 충족하도록 설계되었습니다. 내부 치수는 6900 × 3900 × 2650 mm (L × W × H)이며(맞춤형 가능)
외부는 7000 × 5350 × 3400 mm (L × W × H)입니다. (맞춤형 가능) 견고한 지하실
는 사각 튜브와 바닥 격자로 지지되는 아연 도금 시트 굽힘 호딩을 특징으로 하며, 전체 하중 지지
용량은 2.4T이며 필요에 따라 조정할 수 있습니다.
주요 정문, 3000 × 2600mm (W×H)는 사각 강화 유리 창과 EPS 충전재가 있는 3개의 리프가 있습니다.
추가 작업 도어, 크기 800×2000mm (W×H)에는 압력 잠금 장치와 관찰 창이 포함되어 있습니다.
부스의 EPS 벽 패널과 아연 도금 시트 지붕은 견고한 단열을 제공하며, 선택적 재료를 사용할 수 있습니다.
조명 시스템은 32개의 상단 및 16개의 허리 LED 램프로 1000Lux 이상을 제공합니다. 공기 장치는 효율적으로 관리합니다.
Riello RG5S 버너의 도움을 받아 흡입 및 배기를 최적의 가열을 위해 관리합니다. 포괄적인 여과 시스템은
깨끗한 작업 환경을 보장하며, 전자 제어 시스템은 정확한 작동 제어를 제공합니다. 총 전력
요구 사항은 17kW입니다.(맞춤형 가능)
