| MOQ: | 1PC |
| 가격: | 1000-100000 USD |
| 표준 포장: | 일반 필름 및 상자 포함 |
| 배송 기간: | 입금 후 30일 |
| 결제수단: | T/T |
| 공급능력: | 10SET/MONTH |
본 완전 자동 액체 스프레이 도장 라인은 금속, 플라스틱, 목재와 같은 기재에 액체 코팅(예: 페인트, 바니시, UV 코팅)을 적용하기 위해 설계된 고효율, 지능형 코팅 솔루션입니다. 이 통합 라인은 자동 스프레이, 이송, 건조 및 품질 관리 모듈을 결합하여 상류/하류 공정과의 원활한 연결을 가능하게 하며 대규모 연속 생산에 적합합니다.
| 모듈 | 기능 설명 |
|---|---|
| 자동 로딩 시스템 | 로봇 팔 또는 컨베이어를 통해 작업물을 자동으로 배치하고 로드하며, 불규칙한 부품의 유연한 클램핑을 지원합니다. |
| 전처리 장치 | 표면 청결 및 접착력을 보장하기 위한 선택적 세척, 탈지, 인산염 처리 또는 플라즈마 처리. |

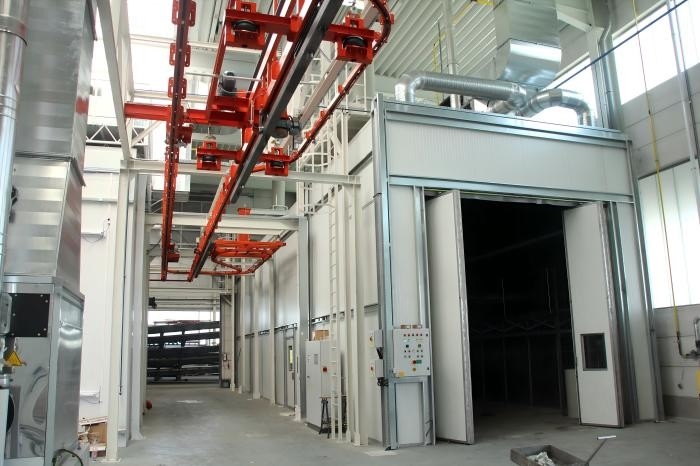

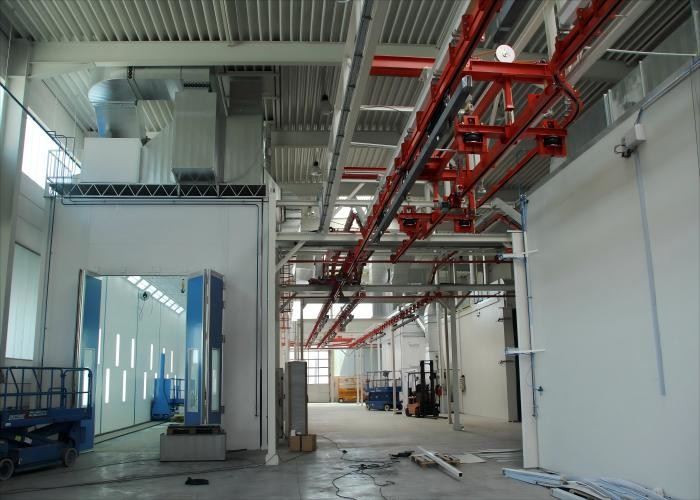

| 액체 스프레이 부스 | 수성/유성 코팅을 위한 다축 로봇 팔, 고정밀 분무 건 및 HVAC 시스템 장착. |

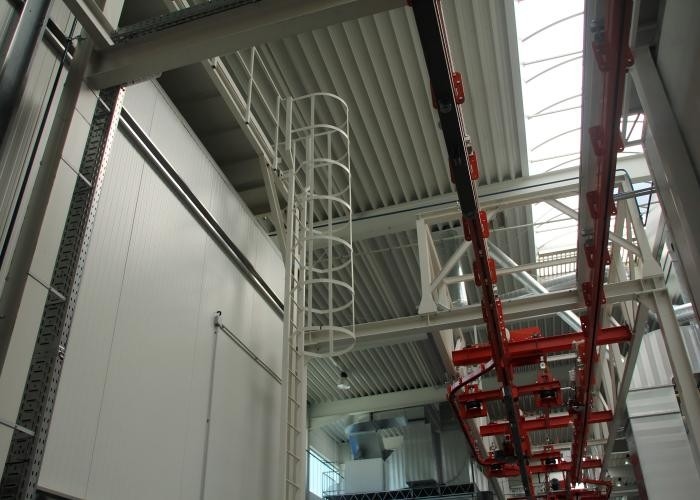

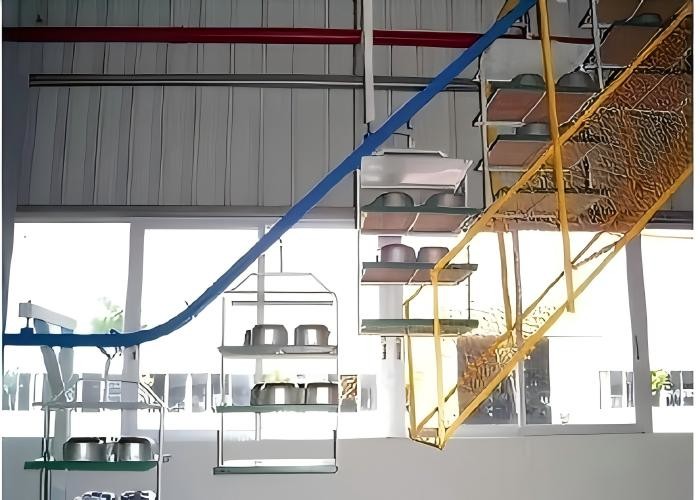

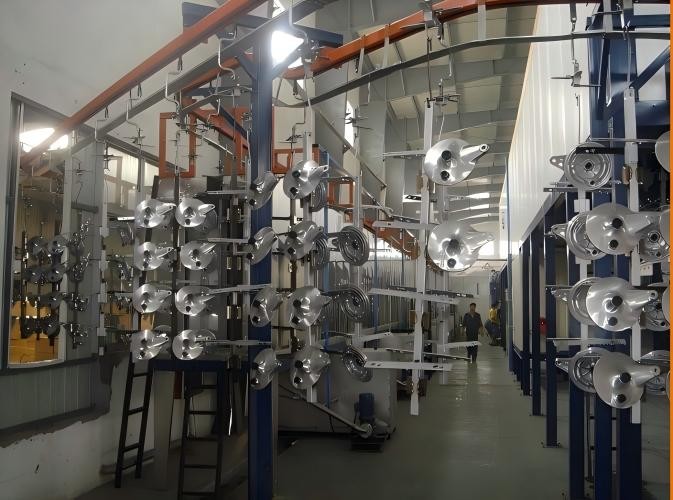

| 이송 시스템 | 가변 주파수 속도 조절 체인 또는 롤러 컨베이어를 사용하며, 오버헤드/스킵 컨베이어와 호환되며 사이클 시간을 조절할 수 있습니다. |
| 경화 및 건조 오븐 | IR, 열풍 순환 또는 UV 경화를 통합하여 코팅 경화를 신속하게 하고 에너지 소비를 최적화합니다. |
| 지능형 제어 시스템 | PLC + 터치스크린 HMI를 통해 공정 매개변수(유량, 압력, 온도)를 실시간으로 모니터링하고 레시피 저장/검색 기능을 제공합니다. |
| 배기 처리 시스템 | VOC 배출 기준을 충족하기 위한 선택적 활성탄 흡착, RTO 소각 또는 워터 커튼 여과. |
작업물 로딩 → 표면 전처리 → 자동 스프레이 → 플래시 오프 → 경화 및 건조 → 냉각 → 품질 검사 → 언로딩
고정밀: 복잡한 표면 스프레이를 위한 ±0.1mm 반복 위치 결정 정확도를 갖춘 6축 로봇 팔.
에너지 효율: 폐쇄 루프 페인트 순환으로 폐기물 감소; 건조 에너지 소비 30% 감소.
유연성: 단색/다색 전환을 지원하며 소량 맞춤 생산 및 대량 생산과 호환됩니다.
환경 규제 준수: VOC 배출은 GB 16297 표준을 충족하며, 소음 ≤75dB(A).
지능: AI 비전으로 코팅 두께/결함을 감지하고 스프레이 매개변수를 자동 조정합니다.
자동차: 자동차 차체용 자동 프라이머/탑코트 스프레이.
가전 제품: 휴대폰/컴퓨터 하우징용 UV 코팅; 금속 부품용 부식 방지 코팅.
건축 자재: 목재 가구용 탑코트; 금속 문/창문용 장식 코팅.
산업 장비: 기계용 부식 방지 코팅; 내부 파이프 벽 스프레이.
2액형(2K) 혼합 시스템: 에폭시/폴리우레탄 속경 코팅용.
온도 조절 페인트 공급실: 고광택 코팅의 안정성을 보장합니다.
| 매개변수 | 사양 |
|---|---|
| 작업물 치수 | 길이 ≤5m, 너비 ≤2m, 높이 ≤1.5m |
| 스프레이 효율 | 80-120개/시간 (복잡성에 따라 다름) |
| 코팅 유형 | 수성/유성/UV 코팅 |
| 필름 두께 정확도 | ±5μm |
| 전원 공급 장치 | 380V/50Hz, 최대 전력 150kW |
