| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | CoatTech |
| 인증: | CE |
| 모델 번호: | B부스-A7 |
| 최소 주문 수량: | 1 |
| 가격: | USD5000-USD10000/SET |
| 포장 세부 사항: | 일반 필름 및 상자 포함 |
| 배달 시간: | 15 일 후는 침적됩니다 |
| 지불 조건: | T/T |
| 공급 능력: | 30SET/MONTH |
| 이름: | 고강도 산업용 스프레이 | 전원 공급 장치 :: | 380V/50Hz/3PH 또는 기타 옵션 |
|---|---|---|---|
| 에너지 사용 :: | 디젤, 가스, 증기, 전기 또는 기타 옵션 | 메인 문 :: | 접이식 스타일 또는 전기 롤링 스타일 |
| 모터:: | 중국 브랜드 또는 수입 브랜드 | 제어 시스템 :: | 스위치 스타일 또는 PLC 터치 스크린 컨트롤 |
| 벽:: | 금속 쉘, EPS, 옵션을위한 PU의 바위 울 | 색상:: | 흰색 또는 기타 옵션 |
| 애플리케이션:: | 버스/트럭 또는 기타 금속 제품 | 에너지 원 :: | 물, 전기, 가스 |
| 코팅: | 10-25μm | 치수 :: | 요구대로 |
| 소음 수준: | ≤80dB | 크기: | 큰 |
| 재료: | 강철 | 용법: | 자동차 도장, 가구 도장, 산업용 도장 |
| 색상: | 하얀색 | 필터 시스템: | 천장 필터, 유리 섬유 필터, 활성탄 필터 |
| 문 유형: | 롤업도어/맞춤형 | 제품 유형: | 스프레이 부스 |
| 조명: | 주도의 | 난방 시스템: | Riello 브랜드 버너 |
| 공기 흐름: | 25000m³/h | 제어 시스템: | plc 제어판 |
| 힘: | 18.5KW/맞춤형 | 전압: | 3*380V 1*220V |
| 강조하다: | 버스 실내 페인트 부스,흰색 실내 페인트 부스,버스 대형 스프레이 부스 |
||

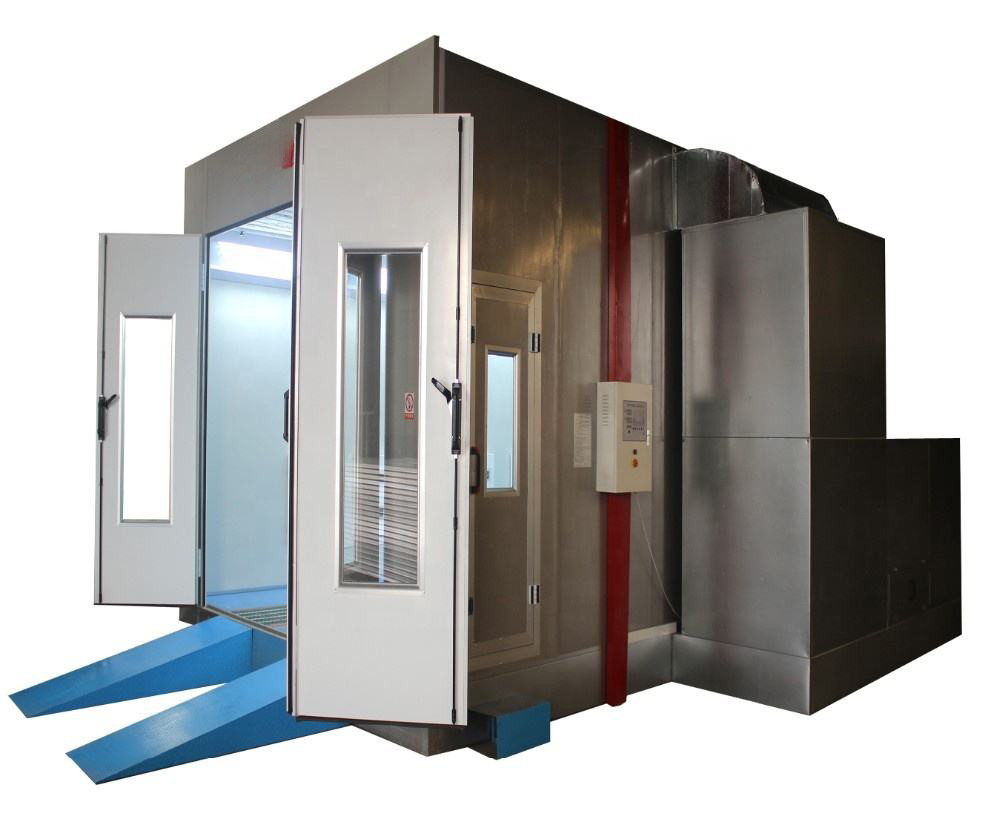

스프레이 부스에서 공기 단위 설치를 위한 정사각형 튜브 용접 및 알루미늄 프레임

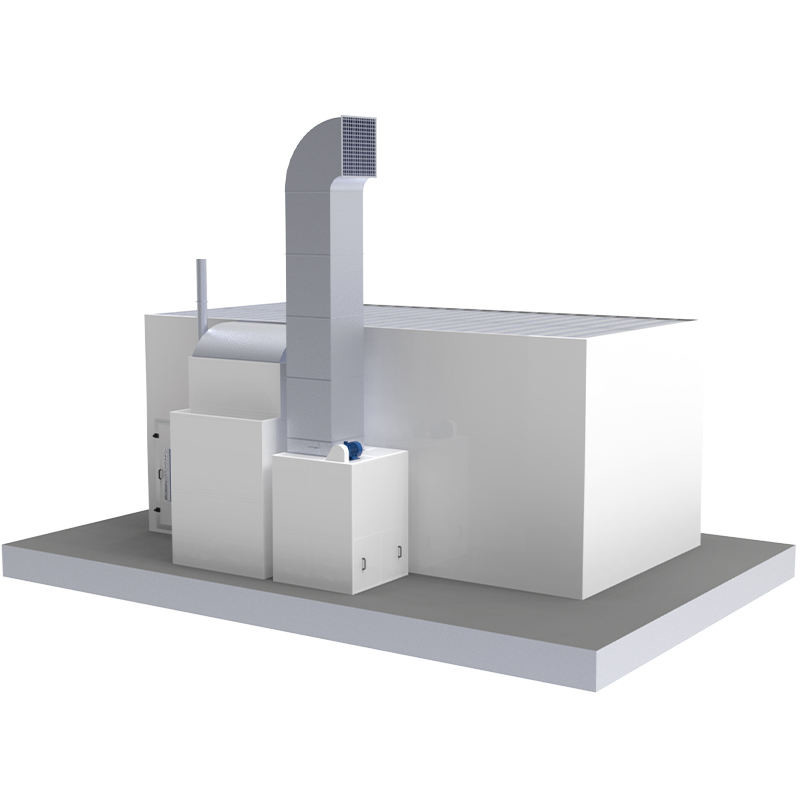

스프레이 상자의 공기 단위 설치는 옆에서 공기 입구와 후방에서 배기가스를 포함, 사용
정사각형 튜브 용접 및 알루미늄 티 프레임 흰색 페인트와 고강도 기계제조 20mm
두꺼운 바위 류 보드 마스크. 이 디자인은 효율적인 공기 흐름 관리를 보장하며 깨끗한 공기를 유지합니다.
탄탄한 공기 단위 설치 최적의 운영을 지원
스프레이 부스, 전체 페인팅 품질을 향상.
1객실 구조와 차원
| 사양 | 세부 사항 |
| 내부 작업 영역 | 15100 (L) × 6,000 (W) × 6,000 (H) mm |
| 외부 발자국 | 15230 (L) × 6,990 (W) × 6,600 (H) mm |
| 성벽 건설 | 70mm EPS 샌드위치 패널 (백색); 이중 껍질 0.426mm 스틸; 혀 & 굴레 조립. |
| 지붕 건설 | 50mm EPS 패널, 진열제 강철 피부. |
| 바닥 / 바닥 | 두 줄의 구성; 중용 30x4 평면 막대 + 8mm 회전 된 강철 격자; 지상 수준의 추출. |
2접근 및 입력 시스템
| 입력 유형 | 구성 |

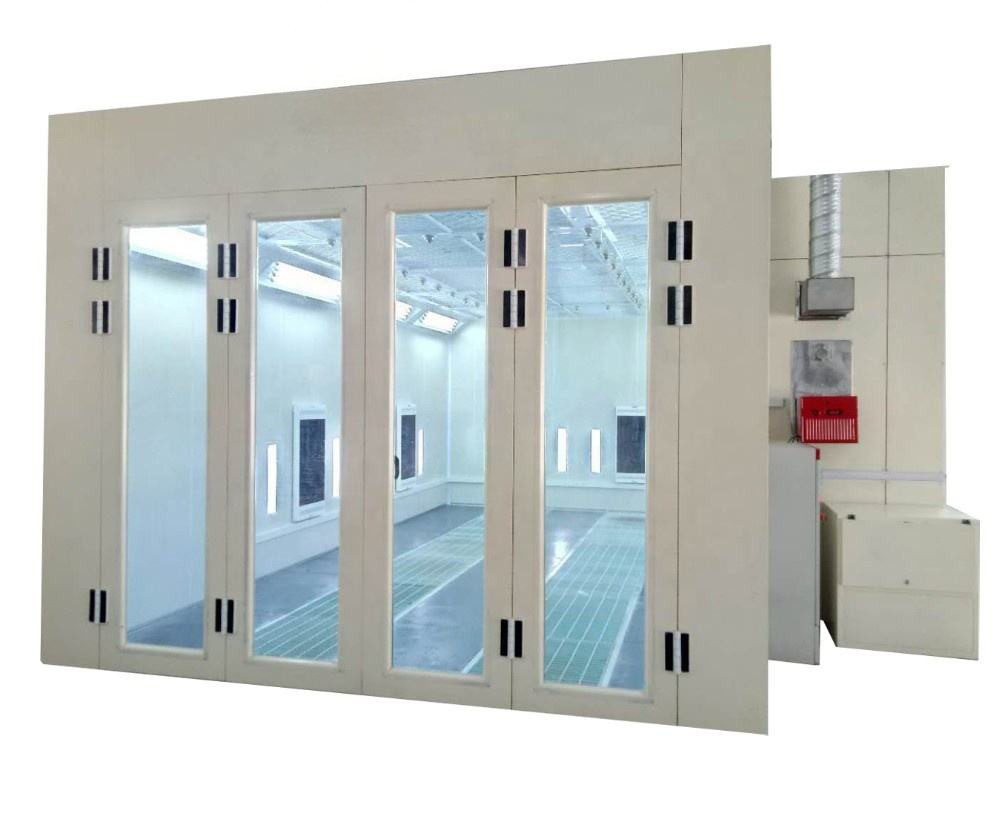

| 주요 입구 | 4번 접는 엽금속문 (4,000 W × 4,600 H mm); 온화 유리 전망장; EPS 코어.(선택: 전기 롤러 셔터) |
| 직원 문 | 2 단위 (800 W × 2,000 H mm); 안전 압력 잠금 및 관측 유리로 장착됩니다. |
3환기 및 공기 흐름 구성
| 시스템 | 모터 및 성능 |
| 흡입 집합 |
팬들:4x 이중 입구 원심구 (외부 로터) 전력:2 그룹 (총 4 개의 팬); 모터당 7.5 kW 공기 부피:40,000 m3/h 흐름 제어:펌프 덤퍼 |
| 추출 조립 |
팬들:2x 벨트 드라이브 원심장 전력:모터당 11kW 공기 부피:4,000 m3/h (명) 흐름 제어:수동 완충기 |
| 튜브 키트 | 직관관 (4x), 90° 팔꿈치 (1x), 45° 팔꿈치 (1x) 를 그룹별로 포함합니다. |
4가열 및 열 처리
| 구성 요소 | 스펙 |
| 연소 단위 | 2x 리엘로 RG5S (디젤 가동) |
| 열 교환기 | 고효율 SUS304 스테인리스 스틸 |
| 열 용량 | 최대 출력: 26,000kW |
| 성능 |
분사:20°C 온도 상승 굽기:60°C 목표 (10~15분 램프업) |
5필터레이션 계층
| 무대 | 필터 매체 | 표준 |
| 흡수 (프리 필터) | 원시 포켓 면 | EN 779 / G3 |
| 상장 (Fine) | 풀 딥 비스코스 고효율 매체 | EN 779 / F5 |
| 바닥 (금속기) | 유리섬유 페인트 스톱 매트 | EN 779 / G3 |
| 배기가스 (화학) | 활성 탄자 Granules | VOC/취 제거 |
6전기 및 조명
| 특징 | 세부 사항 |
| 전체 전력 부하 | 56kW |
| 천장등 | 20 장착장치 (각 4개의 튜브) = 80개의 튜브 |
| 측면 벽등 | 22 장착장치 (4개의 튜브 각각) = 88개의 튜브 |
| 빛의 강도 | ≥ 1000 럭스 |
| 제어판 | 기능: 모드 스위치 (스프레이 / 베이킹), 온도 제어, 타이머, 비상 정지, 압력 경보, 장애 표시기. |

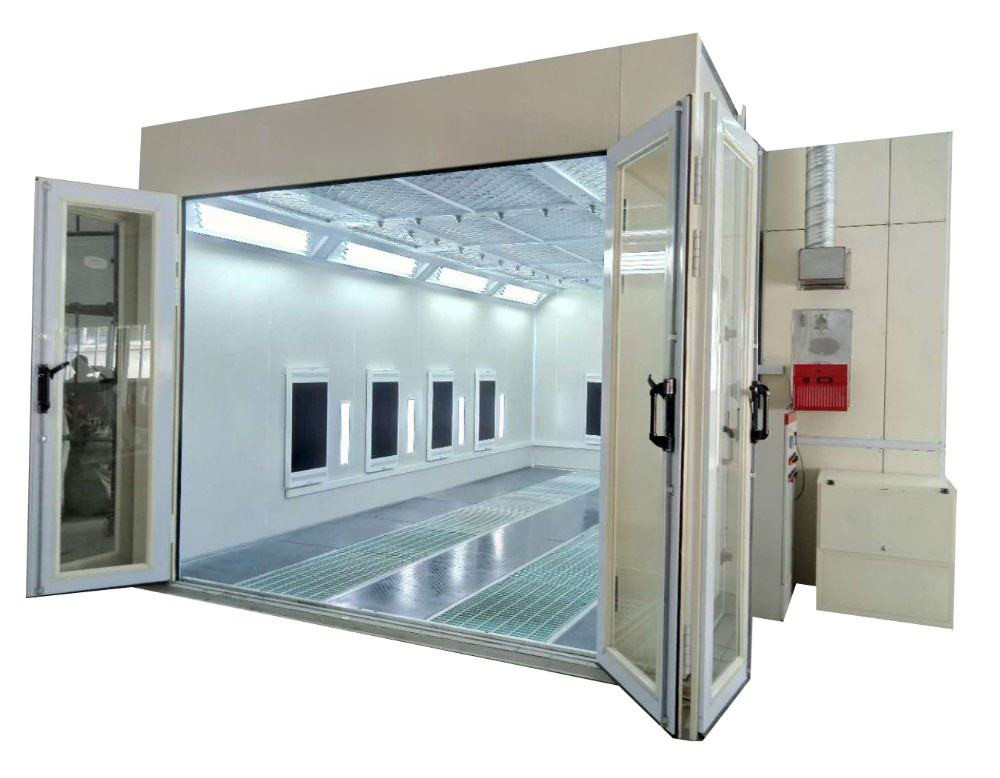

대형 자동차 스프레이 상자는 최고 수준의 기술 사양으로 다양한 요구를 충족하도록 설계되었습니다
그리고 적응가능한 특징. 내부 차원은 6900 × 3900 × 2650 mm (L × W × H),
외부는 7000 × 5350 × 3400 mm (L × W × H) 를 측정합니다.
전진 판 굽는 호딩을 특징으로, 정사각형 튜브와 바닥 그릴에 의해 지원, 전반적인 부하를 보장
2.4T의 용량, 필요에 따라 조절할 수 있습니다.
주요 정문, 3000 × 2600mm (W × H), EPS 채우기와 정사각형 온화 유리 창문과 세 개의 잎이 있습니다.
추가로 작동하는 800×2000mm (W×H) 크기의 문에는 압력 잠금장과 관측 창문이 있습니다.
부스 의 EPS 벽 패널 과 가루화 된 엽지 지붕 은 선택적 인 재료 로도 견고 한 단열 을 제공한다.
조명 시스템은 32개의 상단 및 16개의 허리 LED 램프로 1000Lux 이상을 제공합니다.
최대의 난방을 위해 Riello RG5S 연로에 의해 지원되는 흡수 및 배기가스. 포괄적 인 필터링 시스템은
청결한 작업 환경, 전자 제어 시스템은 정확한 운영 통제를 제공합니다. 전체 전력
요구 사항은 17kW입니다.
