| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | CoatTech |
| 인증: | CE |
| 모델 번호: | B부스-A5 |
| 최소 주문 수량: | 1 |
| 가격: | USD5000-USD10000/SET |
| 포장 세부 사항: | 일반 필름 및 상자 포함 |
| 배달 시간: | 15 일 후는 침적됩니다 |
| 지불 조건: | T/T |
| 공급 능력: | 30SET/MONTH |
| 이름: | 대형 스프레이 부스 | 전원 공급 장치 :: | 380V/50Hz/3PH 또는 기타 옵션 |
|---|---|---|---|
| 에너지 사용 :: | 디젤, 가스, 증기, 전기 또는 기타 옵션 | 메인 문 :: | 접이식 스타일 또는 전기 롤링 스타일 |
| 모터:: | 중국 브랜드 또는 수입 브랜드 | 제어 시스템 :: | 스위치 스타일 또는 PLC 터치 스크린 컨트롤 |
| 벽:: | 금속 쉘, EPS, 옵션을위한 PU의 바위 울 | 색상:: | 흰색 또는 기타 옵션 |
| 애플리케이션:: | 버스/트럭 또는 기타 금속 제품 | 에너지 원 :: | 물, 전기, 가스 |
| 코팅: | 10-50UM | 치수 :: | 요구대로 |
| 소음 수준: | ≤80dB | 크기: | 큰 |
| 재료: | 강철 | 용법: | 자동차 도장, 가구 도장, 산업용 도장 |
| 색상: | 화이트/맞춤형 | 필터 시스템: | 천장 필터, 유리 섬유 필터, 활성탄 필터 |
| 문 유형: | 롤업도어/맞춤형 | 제품 유형: | 스프레이 부스 |
| 조명: | 주도의 | 난방 시스템: | 가스 버너/디젤 버너 |
| 공기 흐름: | 25000m³/h | 제어 시스템: | plc 제어판 |
| 힘: | 18.5KW/맞춤형 | 전압: | 3*380V 1*220V |
| 강조하다: | 산업용 실내 페인트 부스,산업용 대형 스프레이 부스,버스 실내 페인트 부스 |
||

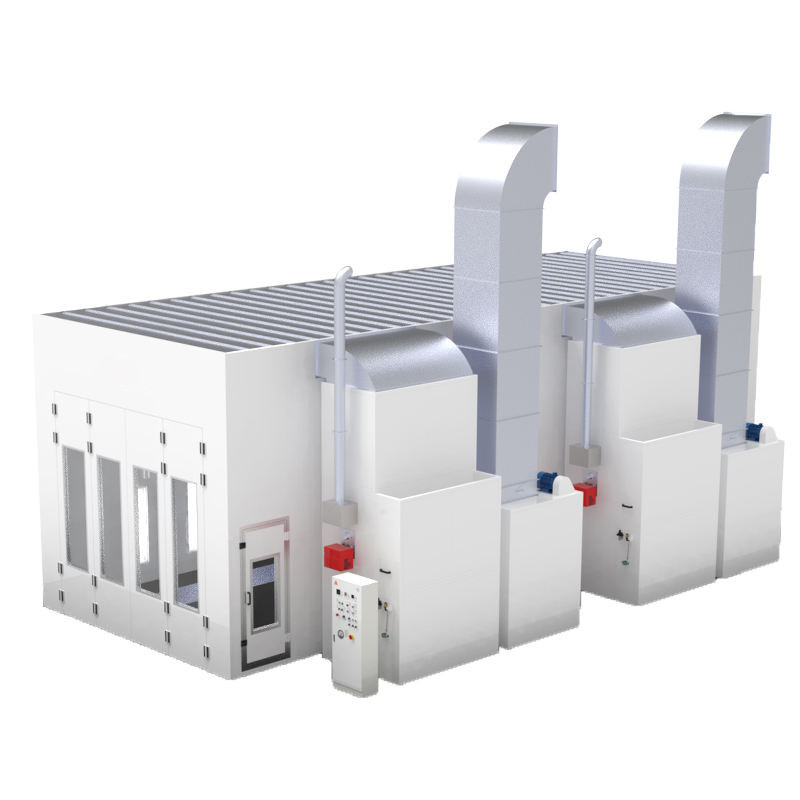

정밀 페인팅을 위한 앞과 작업 문과 함께 산업 스프레이 부스 스프레이 부스
스프레이 부스의 벽과 지붕 패널은 EPS로 0.426mm 두께의 컬러 스틸 판으로 만들어집니다.
벽 패널은 70mm 두께이고 지붕 패널은
50mm 두께. 두 가지 유형의 패널은 추가 내구성을 위해 철 가장자리로 밀폐됩니다.
로크 울과 PU는 더 나은 열 단열 및 불 저항성을 위해 사용할 수 있습니다.
| 부품 분류 | 구성 및 기술적 매개 변수 |
| 내부 작업 공간 | 15,000 mm (L) × 5,000 mm (W) × 5,000 mm (H) |
| 외부 발자국 | 15130mm (L) × 6,890mm (W) × 5,600mm (H) |
| 기초 및 바닥 |
레이아웃:이중열 격자구조 소재:30x4mm 평평한 막대와 8mm 회전된 강철 양:24개의 개별 격자구조 추출 경로:바닥 수준 (변벽 도출은 선택) |
| 주요 입구 |
오프터:4,000mm (W) × 4,600mm (H) 디자인:4잎 접이식 금속판 구조 유리판:정사각형 템퍼드 안전 유리 코어:EPS 단열 옵션:전기 롤러 셔터 사용 가능 |
| 서비스 접근 |
양:2 유닛 크기:800mm × 2,000mm 안전성:압력 완화 잠금 및 뷰 포트 |
| 객실의 천장 (벽) |
종류:복합 EPS 샌드위치 보드 사양:두께 70mm (효율적 폭 1150mm) 끝:0.426mm 화이트 스틸 스킨 가장자리:이중 밀폐 된 철판. Alt 옵션:로크 울 또는 폴리유레탄 (PU) |
| 천장 구조 |
종류:EPS 복합판 사양:50mm 두께 (효율적 폭 1150mm) 끝:0.426mm 화이트 스틸 스킨 |
| 조명 시스템 |
천장 배열:20 세트 (4 튜브/세트) = 80 단위 (18W). 측면 배열:22 세트 (4 튜브/세트) = 88 단위 (18W). 종류:LED, 폭발 방지 강도:≥ 1000 럭스 |
| 흡입 환기 |
그룹:2 유닛 팬 스펙:4x 이중 입구 원심구 (외부 로터) 엔진:7팬당 0.5KW 용량:40,000 m3/h 속도:0.25m/s (부하 없이) 진압장치:공기 조절 |
| 배기 환기 |
그룹:2 유닛 팬 스펙:2x 이중 입구 원심장치 (벨트/폴리 드라이브) 엔진:팬당 11kW 용량:4,000 m3/h (스펙마다 명목) 진압장치:수동 조정 |
| 주택 건설 |
구조:용접된 정사각형 튜브 + 알루미늄 티 프레임 끝:흰색 코팅 단열:20mm 기계제조 로크 울 마스크 |
| 열 시스템 |
번어:2x Riello RG5S (디젤) 열 교환기:SUS304 스테인리스 스틸 출력:최대 26,000 kW (열량 등급) 분사 모드:+20°C 상승 (환경에서 목표) 굽기 모드:목표 60°C (10~15분 램프업 시간) |
| 필터레이션 단계 |
1단계 (입구)G3등급의 주머니 원시 면 (EN 779) 2단계 (최장):F5 전체 깊이 비스코스 매체 (EN 779). 3단계 (상단):유리섬유 안개 차단기 (G3) 4단계 (출구)활성 탄소 (VOC/벤젠 흡수) |
| 제어 인터페이스 |
기능:모드 선택기 (스프레이/베이크), 온도 조절기, 사이클 타이머 안전성:비상 정지, 고장 표시기, 압력 경보, 온도 제한기 가이드:볼트미터, 암페미터, 압력계 |
| 튜브 키트 |
직선:그룹별로 4개의 섹션 (1000mm3) 굽기:1x 90° 팔꿈치, 1x 45° 팔꿈치 그룹별로 |
| 전체 전기 부하 | 56 KW |
대형 자동차 스프레이 상자는 최고 수준의 기술 사양으로 다양한 요구를 충족하도록 설계되었습니다
그리고 적응가능한 특징. 내부 차원은 6900 × 3900 × 2650 mm (L × W × H),
외부는 7000 × 5350 × 3400 mm (L × W × H) 를 측정합니다.
전진 판 굽는 호딩을 특징으로, 정사각형 튜브와 바닥 그릴에 의해 지원, 전반적인 부하를 보장
2.4T의 용량, 필요에 따라 조절할 수 있습니다.
주요 정문, 3000 × 2600mm (W × H), EPS 채우기와 정사각형 온화 유리 창문과 세 개의 잎이 있습니다.
추가로 작동하는 800×2000mm (W×H) 크기의 문에는 압력 잠금장과 관측 창문이 있습니다.
부스 의 EPS 벽 패널 과 가루화 된 엽지 지붕 은 선택적 인 재료 로도 견고 한 단열 을 제공한다.
조명 시스템은 32개의 상단 및 16개의 허리 LED 램프로 1000Lux 이상을 제공합니다.
최대의 난방을 위해 Riello RG5S 연로에 의해 지원되는 흡수 및 배기가스. 포괄적 인 필터링 시스템은
청결한 작업 환경, 전자 제어 시스템은 정확한 운영 통제를 제공합니다. 전체 전력
요구 사항은 17kW입니다.
