기계장치 바닥 철도 코팅 라인 산업 코팅 오븐

오븐 및 기계에 맞춤형 바닥 레일 코팅 라인

바닥 레일 코팅 라인은 생산성이 낮은 무거운 작업 조각의 표면 처리에 대한 견고한 솔루션입니다

요구 사항: 무동 변환 차량과 지상 컨베이어 체인을 사용하여 선은 가죽을 효율적으로 처리합니다.

청소, 건조, 스프레이 페인팅, 베이킹

그리고 베이킹 룸은 특정 제품 요구 사항을 충족시키기 위해 사용자 정의 될 수 있으며 코팅 프로세스에서 유연성과 정밀성을 제공합니다.

생산성 요구 사항이 낮은 크고 무거운 작업 조각의 표면 처리에 사용됩니다.

프로세스 흐름: 조각에--> 샌딩--> 청소--> 건조--> 스프레이 페인팅--> 베이킹 페인팅--> 조각;

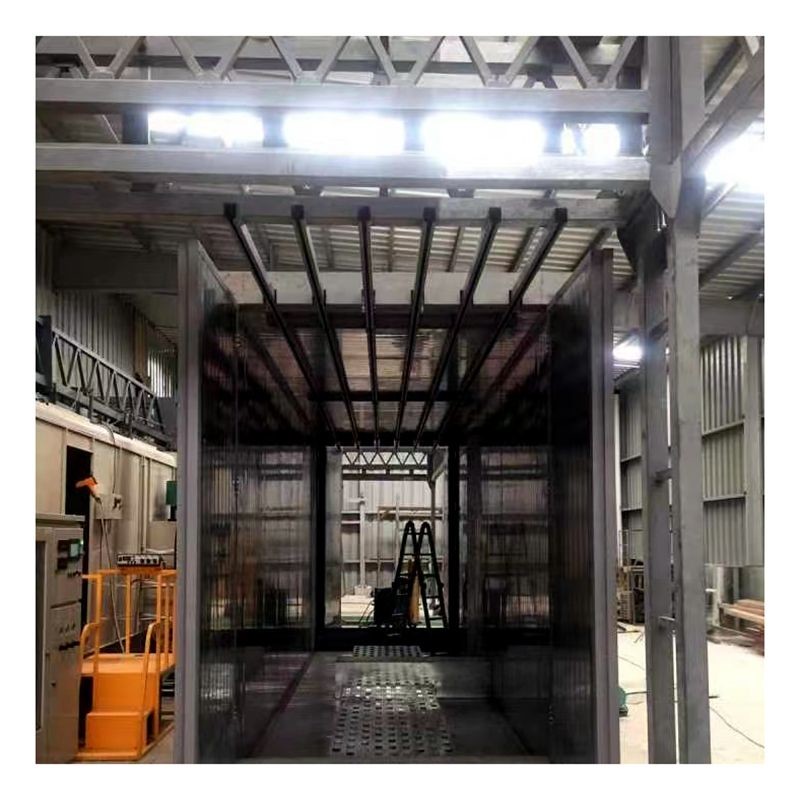

방 구조는: 닦기실, 청소실, 건조실, 스프레이 페인팅실, 베이킹실

(제품에 따라 맞춤)

번역 차: I 빔과 채널 스틸로 용접되어 형성되며 표면은 8mm 두께의 철판으로 포장됩니다.

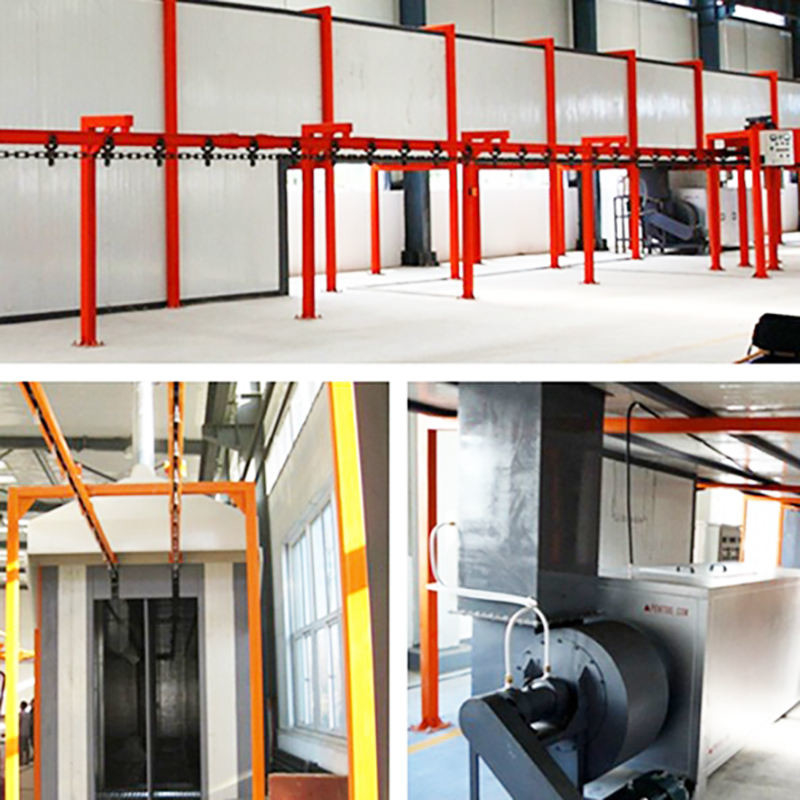

지상 컨베이어 체인 장비 설명:

그것은 주로 구동 장치, 견인 체인, 긴장 장치 및 컨베이어 트랙으로 구성됩니다.

(1) 운전장치

구동 장치의 전력은 모터-감축기 및 전송 체인을 통해 구동 스핀드에 전달됩니다.

마지막으로, 움직이는 휠체어는 컨베이어 체인을 움직이고, 컨베이어 체인이 컨베이어 체인 트랙을 따라 앞으로 이동하도록합니다.

사이클로이드 핀 휠 줄기기의 사용은 전송 효율을 크게 향상시킬 수 있습니다. , 그리고 움직임은 신뢰할 수 있습니다.

(2) 견인 체인

체인은 핀 샤프트, 체인 플레이트, 푸셔 체인 플레이트 및 롤러 장갑으로 구성됩니다. 푸셔 간격은

필요에 따라 다양한 모양을 만들 수 있습니다. 단지 작업 리듬의 필요를 충족시키기 위해.

이 일련의 컨베이어 체인은 모두 고품질의 망간 강철을 체인 플레이트로 사용하고 있으며 모두 특정 팽창 테스트가 필요합니다.

공장을 떠나기 전에

(3) 팽창 장치

이 장치는 전체 컨베이어 체인이 작동 중 항상 상대적으로 안정적인 긴장 상태를 유지하도록 보장합니다.

동시에 그것은 흡수하거나 컨베이어 체인의 설치 오류를 보상 할 수 있습니다.

가동 도중 열 확장, 수축 및 힘 변형

이 일련의 긴장 장치는 주로 스트레칭을 위해 나사 막대를 사용합니다.그 구조는 비교적 간단하고 컴팩트합니다., 그리고 그 팽창력은 비교적 안정적입니다.

(4) 컨베이어 트랙

트롤리 트랙은 30kg/m 가벼운 철도를 채택합니다 (기반은 이미 구조에 내장되어 있습니다), 달리는 바퀴는 가벼운 철도 철도 바퀴를 사용합니다.

그리고 트롤리 브래킷은 모두 단층 강철으로 용접되어 있으며, 단단한 구조를 가지고 있습니다. 전체 라인은 PLC 제어, 단계없는 속도 조절을 채택합니다.그리고 여러 개의 인덕션 프로브와 제어 버튼이 장착되어 있습니다..
