전문 바닥 컨베이어 코팅 라인 우수한 완성품 품질 원활한 작업

무동 변환 차량 + 지상 컨베이어 체인

목적:

생산성이 낮은 크고 무거운 작업 조각의 표면 처리에 사용됩니다

요구사항

프로세스 흐름:

조각에-->사망-->깨끗-->깨워-->스프레이 페인팅-->빵 페인팅-->부분을 제거;

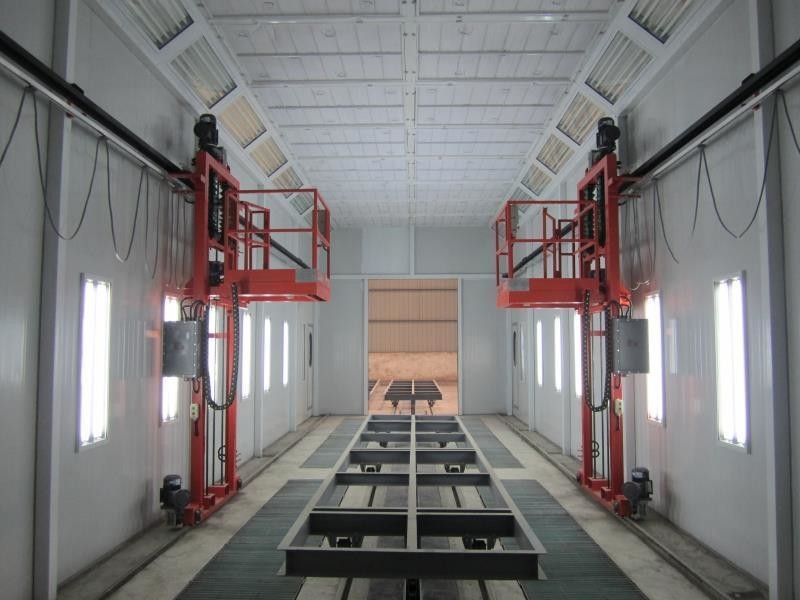

방 구조는: 닦기실, 청소실, 건조실, 스프레이 페인팅실, 베이킹실 (제품에 따라 맞춤);

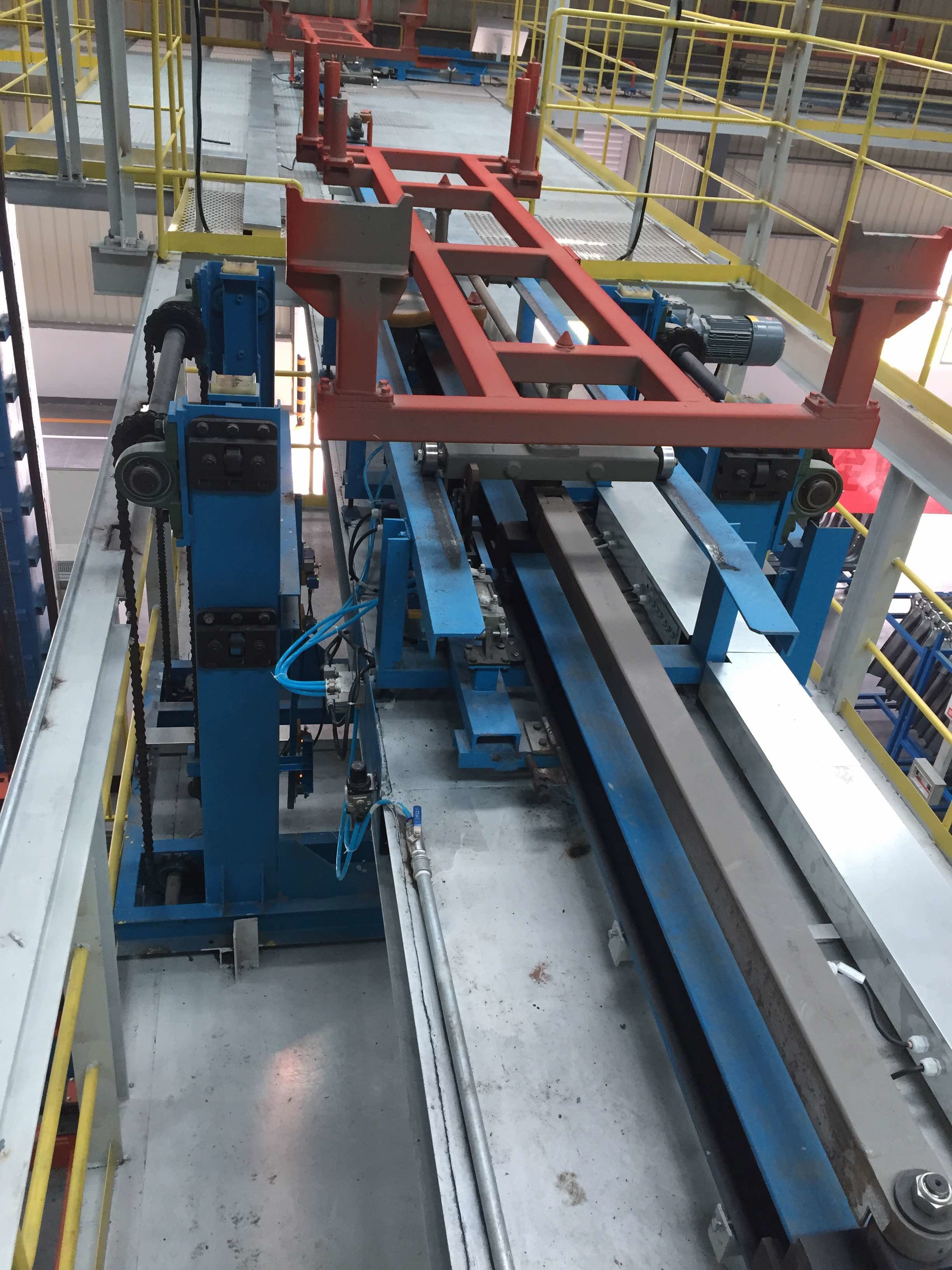

번역 차: I 빔과 채널 스틸로 용접되어 형성되며 표면은 8mm 두께의 철판으로 포장됩니다.

지상 컨베이어 체인 장비 설명:

그것은 주로 구동 장치, 견인 체인, 긴장 장치 및 컨베이어로 구성됩니다.

트랙.

(1) 운전장치

가동 장치의 힘은 모터-감축기 및 전송 체인을 통해 가동 스핀드에 전달됩니다. 마지막으로 가동 스핀켓은 컨베이어를 움직입니다.

컨베이어 체인 트랙을 따라 컨베이어 체인을 앞으로 움직이게하는 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인 체인, 컨베이어 체인 체인 트랙을 따라 컨베이어 체인 체인 체인 체인 체인을 앞으로 움직이게 하는 체인 체인 체인 체인 체인, , 그리고

움직임은 신뢰할 수 있습니다.

(2) 견인 체인

체인은 핀 샤프트, 체인 플레이트, 푸셔 체인 플레이트 및 롤러 수갑으로 구성됩니다.

밀기 간격은 필요에 따라 다양한 모양으로 조립 할 수 있습니다.

단지 작업 리듬의 필요를 충족시키기 위해서입니다.

이 일련의 컨베이어 체인은 모두 고품질의 망간제 강을 체인 플레이트로 사용하며, 모든 것은 공장을 떠나기 전에 특정 팽창 테스트를 필요로합니다.

(3) 팽창 장치

이 장치는 전체 컨베이어 체인이 항상 비교적 안정적인

동시에, 그것은 흡수하거나

컨베이어 체인의 설치 오류, 작동 중 열 확장, 수축 및 힘 변형으로 인한 확장 및 수축컨베이어 체인이 드라이브 장치의 롤 아웃 지점에서 초기 긴장 상태를 보장하고 전체 라인에서 부정적인 긴장감을 생성하는 장치를 제거하십시오..

이 일련의 팽창 장치는 주로 螺栓 막대를 사용하여 팽창합니다.

비교적 단순하고 컴팩트하며, 그 팽창력은 비교적 안정적입니다.

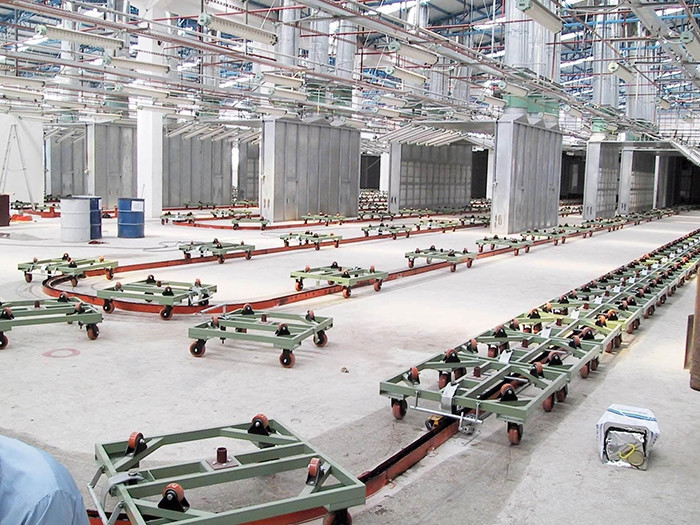

(4) 컨베이어 트랙

트롤리 트랙은 30kg/m 가벼운 레일을 채택 (기반은 미리 내장

건설) 로, 달리는 바퀴는 가벼운 철도 철강 바퀴를 사용하며, 트롤리 브래킷은 모두 단단한 구조로 세క్షన్ 철강으로 용접되어 있습니다.

전체 라인은 PLC 제어, 단계없는 속도 조정을 채택하고

여러 개의 인덕션 프로브와 제어 버튼.
